PENJAČ-2009 Pregled

Serija CLIMBER-2009 je vrhunska 13-in-1 višenamjenska terminalna host koju je razvio Dongwei, koristeći godine iskustva u integriranom razvoju proizvoda. Integrira napredne tehnologije kao što su audio algoritmi, video kodeci, centralizirana kontrola, obrada medija i daljinska komunikacija, pokretana domaćim jezgrenim procesorima. Ovaj terminal usvaja fleksibilan dizajn plug-in kartice (kućište + ploča), nudeći prilagodljive opcije koje odgovaraju različitim scenariji. CLIMBER-2009 je idealan za multimedijske konferencijske sobe, pametne učionice, predavaonice, višenamjenske dvorane, mobilne zapovjedne centre i još mnogo toga. Podržava niz aplikacija poput lokalnih i udaljenih sastanaka, prijenosa uživo, obuke, nadzora i mobilnih naredbi. Uz novu generaciju čipova za obradu medija, sustav podržava H.265 4K video kodek, poboljšavajući sliku i zvuk kvaliteta za vrhunski doživljaj. Također se može pohvaliti poboljšanim performansama u pogledu kompatibilnosti, mrežne prilagodljivosti, kašnjenja, zaštite od gubitka paketa i obrade na više ekrana, što ga čini svestranim rješenjem za industrije kao što su vlada, poduzeća, javna sigurnost, obrazovanje, zdravstvo i još mnogo toga.

Značajke

OPS računalo:

Ugrađeno OPS računalo, ispunjava uredske zahtjeve i može instalirati uredski softver, kao što je Tencent Meeting, za video konferencije temeljene na softveru.
Prilagodljiva OPS ploča s integriranim računalnim opcijama (do Intel i5, 16 GB RAM-a, 512 GB SSD).

Pametna centralizirana kontrola:

Integrirano upravljanje multimedijskom opremom putem konferencijskog tableta, omogućava jedinstveno upravljanje audio i videom, video konferencijama, snimanjem, emitiranjem i periferijama trećih strana.
Podržava uobičajena središnja upravljačka sučelja kao što je RS232/485/IR/IO/RELAY za jednostavnu integraciju s drugim uređajima.
Podržava Zigbee IoT protokol za dodatne mogućnosti kontrole.
Dvosmjerna kontrola preko jedne serijske veze za pojednostavljeno upravljanje sustavom.
Kombinira žičanu kontrolu s bežičnom IoT kontrolom kako bi se osigurao stabilan rad i spriječile smetnje.

High Definition 4K Video Matrix:

8-in-8-out 4K60 HD bešavna video matrica s punom fleksibilnošću za više konfiguracija zaslona.
Podržava različite scenarije kao što su multimedijske konferencijske sobe, multimedijske učionice i zapovjedni centri.
Olakšava lokalnu centraliziranu kontrolu, prikaz, pojačanje zvuka i druge zahtjeve.
Podržava tehnologiju kodeka multimedijskog informacijskog distribuiranog interaktivnog sustava (MIDIS), koja funkcionira kao distribuirano ulazno/izlazno sučelje.

Digitalni audio procesor:

8-in-4-out potpuno opremljeno audio sučelje, uključujući ugrađeni mrežni audio i HDMI audio podršku.
Integrirani 5A audio algoritam koji smanjuje odjek i buku, idealan za učionice i konferencijske sobe.
Ugrađeno digitalno pojačalo s 4 × 100 W nazivne snage za jasne, snažne audio performanse.

Videokonferencije:

Funkcija lokalnog snimanja i reprodukcije za video konferencije.
Podržava udaljene interaktivne SIP pozive, omogućujući dvosmjernu audio i video komunikaciju za daljinsku suradnju.
Izborna interaktivna autorizacija više strana za besprijekornu integraciju s platformama za videokonferencije trećih strana, podržavajući standardne protokole.

Bežični mikrofon:

Domaćin UHF prijemnika, podržava pristup bežičnom ručnom mikrofonu, za lokalno pojačanje zvuka, snimanje konferencije, pojačanje govora video konferencije;

Ruka u ruci mikrofon:

Podržava povezivanje Hand-in-Hand digitalnih mikrofona, s maksimalno 20 mikrofona na jednom lancu. Dvolančana veza petlje omogućuje do 20 mikrofona.

Bežična projekcija ekrana:

Podržava bežični prikaz slike radne površine prijenosnog uređaja, pametnog telefona ili tableta na zaslonu pomoću malog ključa ili klijenta za projekciju zaslona.

POE mrežni prekidač:

Podržava IPC napajanje, sliku i kontrolu preko jednog kabela, pojednostavljujući ožičenje i instalaciju.
TCP/UDP mrežna kontrola za uređaje trećih strana, poboljšavajući integraciju sustava.
Omogućuje dokumentaciju API sučelja za prilagođene integracije.

Lokalno snimanje i reprodukcija:

Podržava lokalno snimanje 4 do 6 video streamova, omogućujući jednostavno pohranjivanje i pristup video zapisima.
Idealno za snimanje sastanaka, prijenos događaja uživo i treninge.

Ulazno/izlazno sučelje:

Podržava integraciju s multimedijskim distribuiranim interaktivnim sustavima za distribuirano raspoređivanje i naredbu.
Pruža više I/O opcija za fleksibilno povezivanje i upravljanje sustavom.

IPC pristup:

Podržava do 16 IPC video ulaza, uz mogućnost rukovanja lokalnim izlazom i snimanjem.
Idealno za okruženja koja zahtijevaju integraciju video nadzora i praćenja.

Stabilan i pouzdan:

Izgrađen na ugrađenom Linux sustavu, osigurava otpornost na viruse i osigurava sigurno radno okruženje.
Dizajn strukture nosača za kontinuirani rad 24 sata dnevno, 7 dana u tjednu, što sustav čini vrlo pouzdanim i prikladnim za kritične aplikacije.
Uređaj se može ugraditi u standardni ormarić ili koristiti samostalno, nudeći fleksibilne mogućnosti ugradnje.
LCD na prednjoj ploči za jednostavno praćenje i ažuriranje statusa.
Dvostruki prekidači napajanja (hard power i soft power) za besprijekoran rad i funkciju pripravnosti/buđenja sustava.

Dizajn plug-in kartice:

Potpuno modularan s uklonjivim plug-in karticama za jednostavno održavanje i prilagodbu. Sustav podržava širok raspon ulazno/izlaznih opcija i periferne integracije.

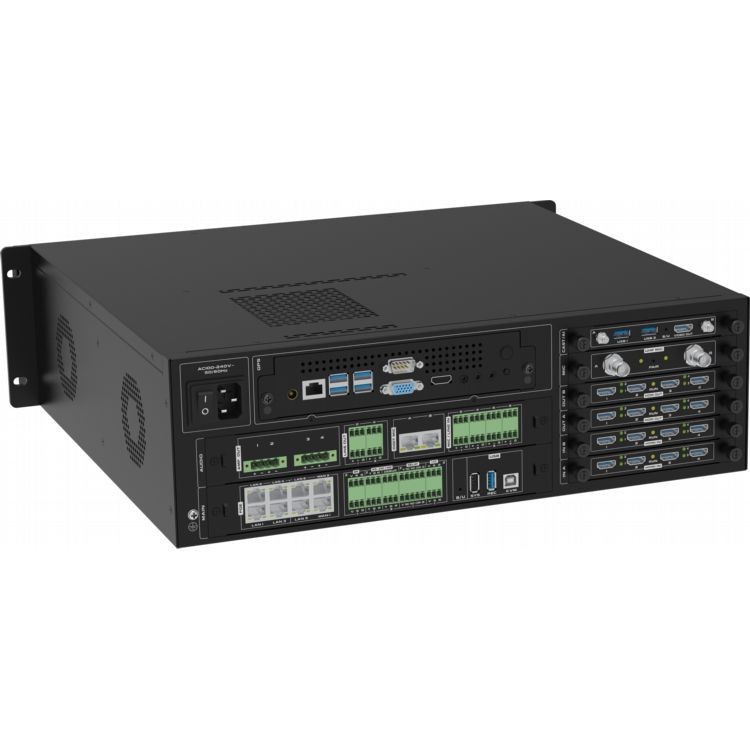

Stražnja ploča potpuno opremljenog stroja:

(1) Prekidač za napajanje glavnog računala ( 2 ) Napajanje glavnog računala (3) OPS računalo ( 4 ) Audio kartica (AUDIO kartica, standardna konfiguracija uključuje glavni modul DIGIT MIC za govor s rukom u ruci, dodatni mikrofon za govor s rukom u ruci) ( 5) Glavna kontrolna kartica (MAIN kartica) (6) Bežična projekcijska kartica (CAST kartica) (7) UHF bežična mikrofonska kartica (MIC kartica) (8) Četverokanalna HDMI izlazna kartica (dva utora, OUT B i OUT A) (9) Četverokanalna HDMI ulazna kartica (dva utora, IN B i IN A)

Popularni tagovi: trinaest u jednom integrirani procesor, Kina trinaest u jedan integrirani procesor proizvođači, dobavljači, tvornica

TEHNIČKI PODACI

projekt	Tehnički podaci
Sigurno i stabilno	Prihvaćanje industrijske arhitekture sustava, razvijene na temelju ugrađenog sustava, bez upada virusa
Podatkovno sučelje	2 USB tipa A, 1 USB tipa B
Mrežna kamera	16 lokalnih mrežnih kamera, 8 mrežnih audio i video prosljeđivanja
Video kodek	Do 4 kanala 1080P60 kodiranja, do 4 kanala 1080P@60 dekodiranja ili 8 kanala 1080P@30 kodiranja i 8 kanala 1080P@30 dekodiranja;
Audio i video protokol	Audio podržava G.711, G.722, G722.1, G722.1C, AAC, podržava dekodiranje tokova audio koda; podržava kodiranje 8-streamova audio kodova neovisnih o kanalu, podržava neovisno audio snimanje i pohranu; Video podržava H.264HP, MP, BP, H265MP;
Display terminal	Ugrađena funkcija dijeljenja videozapisa, koja može ostvariti sintezu jednog zaslona/slika u slici/slika izvan slike kao što je dijeljenje jednog zaslona, dijeljenje dvostrukog zaslona, dijeljenje tri zaslona, podijeljeno četiri zaslona, pet- podijeljen ekran, podijeljen na šest ekrana, podijeljen na sedam ekrana, podijeljen na osam ekrana, podijeljen na devet ekrana, podijeljen na deset ekrana, trinaest-screen split i šesnaest-screen split ; do četiri grupe nezavisnih višezaslonskih sinteznih zaslona, podržavajući 2K/4K zaslonski izlaz;
upravljačka ploča	Podržava različite upravljačke ploče, izborni 10.1-inčni žičani Android zaslon osjetljiv na dodir (standardno bez zidnog nosača, bez POE podrške), 10.1-inčni mrežni PoE zaslon osjetljiv na dodir, 10.{{5 }}inčni mrežni PoE ugrađen zidni dodirni zaslon (standardni ugrađeni zidni donji okvir), 4-inčna mrežna PoE verzija 86 kutija dodirni zaslon
Brzina kodeka	Maksimalno 16 kanala 1080P kodeka, 512Kbps~16Mbps po kanalu
Audio ulaz	8-way Phoenix terminalski ulaz (podržava 48V fantomsko napajanje MIC ulaz ili line in linearni ulaz), 8 -way HDMI ugrađeni audio ulaz, 16-way RTSP audio, 2-way DSP audio , 1-način OPS audio ulaz, 1-način bežičnog audio ulaza za projekciju ekrana, 1-način bežičnog govornog modula audio ulaz, ručni digitalni audio govorni sustav digitalni pristup mikrofonu (DIGIT MIC mrežni priključak, podržava 2 ručni digitalni mikrofonski pristup)
Audio izlaz	4-putni linijski audio izlaz, 4-putni 200W@8 ohm izlaz digitalnog pojačala, 8 -putni HDMI ugrađeni audio izlaz, 10-putni DSP, 1-putni OPS izlaz; podrška za podešavanje glasnoće, zvuk podržava sinkronizaciju i miješanje
Video ulaz	8- kanal 4K HDMI ulazno sučelje, 16-kanal IP mrežni ulaz za kameru, 1-kanal interni OPS ulaz, 1-kanal interni bežični ulaz za projekciju ekrana
Video izlaz	8- kanal 4K HDMI izlazno sučelje, 8-kanal RTMP strujanje, 1-kanal internog OPS izlaza, podržava prebacivanje zvuka HDMI izlaza
Obrada zvuka	Podržava automatsko poništavanje odjeka (AEC), automatsku kontrolu pojačanja (AGC), automatsko poništavanje/suzbijanje šuma (ANC /ANS), automatsko poništavanje povratne sprege (AFC), matricu miješanja (AM), kompenzaciju gubitka paketa (PLC)
Video obrada	Podržava prilagodbu rezolucije videozapisa, prebacivanje, dodjelu, dijeljenje zaslona, preklapanje titlova i podešavanje parametara slike
Komunikacijski protokol	SIP, BFCP dual stream, H.323, H.239, E.164, H.245, NAT, H.225, Q.931, RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS;
Mrežno sučelje	2 WAN porta, 6 LAN porta; ili postavite 8 mrežnih priključaka da budu potpuno povezani; 4 mrežna priključka podržavaju PoE napajanje;
Funkcija miješanja	Podržava lokalni audio, HDMI ugrađeni audio i daljinski audio RTSP mrežni pristup tokovima za ulazak u mikser i može dinamički odabrati miješanje; također podržava ugrađeni OPS audio ulaz, ugrađeni bežični audio ulaz za projekciju ekrana i ugrađeni audio ulaz bežičnog govornog modula za ulazak u mikser;
Centralna kontrola	Središnje upravljanje jednim dodirom: prebacivanje sustava, podešavanje izlazne glasnoće, prebacivanje izvora signala, upravljanje kamerom, upravljanje snimanjem i emitiranjem, daljinski poziv, upravljanje okolišem itd.
Sučelje kontrole okoliša	3-putno RS-232/485 sučelje, 1*RS232/RS485 DEBUG, 2-putni RELEJ (s vanjskim napajanjem od 12 V), 2-putni I/O, {{ 9}} infracrveni IR
Video konferencija	Podržava H.323 videokonferencijske pozive od točke do točke i slanje pomoćnog toka; Podržava SIP videokonferencijske pozive od točke do točke i slanje pomoćnog toka; Jedan stroj podržava maksimalno 6-party konferencije (putem SIP protokola), podržava stvaranje više predložaka konferencija, podržava zakazane konferencije i automatski saziva konferencije prema zakazanom vremenu; možete pozvati nove terminale da se pridruže konferenciji tijekom konferencije ili izbaciti terminal iz konferencije; možete isključiti/uključiti zvuk bilo kojeg mjesta ili isključiti/uključiti zvuk svih mjesta jednim klikom; Pri korištenju H.323 protokola podržana je GK registracija te se mogu pozivati putem kratkih brojeva; Kod korištenja SIP protokola podržana je SIP registracija i pozivi se mogu obavljati putem kratkih brojeva; Tijekom videokonferencije podržava šifrirani prijenos audio i video zapisa, enkripciju poziva od točke do točke i enkripciju videokonferencijskog poziva s više strana kako bi se spriječilo prisluškivanje zvuka i videa tijekom cijele konferencije;
Funkcija prijenosa uživo	Podržava do 10-multicast kanala, emitiranje uživo i na zahtjev
Funkcija snimanja	Podržava korištenje kao distribucijski terminal za snimanje i emitiranje i klijent, podržava snimanje 6 kanala zvuka i videa u isto vrijeme; podržava sintetizirajuće 1 4K snimanje na više zaslona (tj. 1 kanal 4K sintetiziranog virtualnog zaslona, sintetiziran s više kanala 1920*1080 zaslona; ne podržava 4K HDMI ili IPC snimanje izvora ulaza) ; format datoteke za snimanje i emitiranje je MP4, podržava postavljanje automatskog/ručnog kopiranja USB diska, prisilnu nadogradnju sustava USB diska i vraćanje konfiguracije inicijalizacije, podržava snimanje USB CD-a, podržava upravljanje sadržajem datoteke snimanja (preuzimanje/izvoz/uređivanje/brisanje)
Interni tvrdi disk	Standardni tvrdi disk od 2TB od 35-inča za nadzor, podržava tvrdi disk do 16TB (jedan utor za disk); Podržava dvostruke utore za tvrdi disk i podržava unutarnju instalaciju dva tvrda diska za nadzor; Podržava ekspanziju vanjskog tvrdog diska putem USB-a;
Ušteda energije i zaštita okoliša	Podržava mrežno spavanje i buđenje, prekidač sustava jednim dodirom
Funkcija održavanja	Podržava upravljanje web sučeljem, pruža brzu konfiguraciju portova uređaja, podržava modifikaciju lozinke web porta, modifikaciju IP adrese, vraćanje na tvorničke postavke, nadogradnju softvera, indikatorsko svjetlo, infracrveno učenje, upravljanje zapisima, otklanjanje pogrešaka na serijskom portu, daljinsko otklanjanje grešaka putem Telneta, upravljanje daljinskim radom i održavanjem
Ugrađeno OPS računalo	Fusion OPS računalo, 16G memorije, 512G hard disk
Ugrađena funkcija bežične projekcije zaslona	Podržava projekciju zaslona jednim klikom s bežičnim odašiljačem projekcije zaslona, podržava projekciju zaslona s prijenosnim terminalom PC/mobilni telefon/PAD klijent, podržava vanjsku antenu za proširenje prijemnog signala
Ugrađen bežični govorni modul	Podržava govor s dva mikrofona u isto vrijeme, podržava bežični ručni mikrofon/kopču za ovratnik/odašiljač za slušalice; podržava vanjsku antenu za proširenje prijamnog signala
Montaža	Montaža standardnog telekomunikacijskog ormara 3 U
Veličina uređaja	Veličina proizvoda: širina* dubina * visina 437 mm* 442 mm* 132,5 mm (uključujući ručku) Veličina proizvoda: širina* dubina * visina 437 mm* 410 mm* 132,5 mm (bez ručke)
Ulazni napon i struja	AC100~240V/50~60Hz
Potrošnja energije uređaja	Uobičajena potrošnja energije50W; potrošnja energije pri punom opterećenju750W
Težina opreme	Neto težina cijelog stroja je 14,6 KG, bruto težina 16 KG
Radna temperatura	0~45 stupnjeva radi
Vlažnost Nadmorska visina	10% do 90%, nadmorska visina manja ili jednaka 5000 metara
Kućište glavnog računala (glavna kontrolna ploča i audio ploča su standardne, ostale ploče su opcionalne)

Kućište domaćina	Standardno ugrađena glavna kontrolna kartica (MAIN kartica) i audio kartica (AUDIO kartica)
Glavna kontrolna ploča (GLAVNA kartica)	Uključuje 8 Gigabit Ethernet portova (uključujući 4 POE), 3 RS-232/485 porta, 1*RS232/RS485 DEBUG, 2 RELAY porta, 2 I/O porta, 2 infracrvena IR porta, 2 USB Type-A porta , 1 USB priključak tipa B
Audio ploča (AUDIO kartica)	Hand-in-Hand digitalni audio govorni sustav, podržava 2 Hand-in-Hand pristup digitalnoj mikrofonskoj vezi (DIGIT MIC mrežni priključak), 8-way Phoenix terminal MIC/LINE ulaz (podržava 48V fantomsko napajanje MIC ulaz ili linijski ulaz linearni ulaz), 4-putni Phoenix terminal linijski audio izlaz LINE OUT, 4-putni izlaz digitalnog pojačala (4x200W@8Ω)

Kućište glavnog računala može biti opremljeno opcijskim pločama kako slijedi:
Četverokanalna HDMI ulazna kartica CR-4I-HDMI

Vrsta ploče	Jedna kartica s četiri kanala HDMI ulaza, instalirana u glavnom računalu za isporuku
Prilagodba domaćina	Jedan host podržava do 2 HDMI ulazne kartice
Ulazni signal	4-kanalni HDMI signal, podržava ulaz ugrađenog audio signala
Ulazni priključci	Upišite A 19-pin ženski konektor
Vrsta signala	HDMI, DVI-D, automatska identifikacija ulaznih signala
Rezolucija	Maksimalna ulazna razlučivost 4K30
Audio Format	Podržava PCM format
standard	Podržava HDMI 2.0
Upravljanje EDID-om	Podržava EDID uvoz
Ostale značajke	Funkcija preklapanja znakova podrške
Četverosmjerna HDMI izlazna kartica CR-4O-HDMI

Vrsta ploče	Jedna kartica s četiri kanala HDMI izlaza, instalirana u host za isporuku
Prilagodba domaćina	Jedan host podržava do 2 HDMI izlazne kartice
Izlazni signal	4-kanalni HDMI signal, podrška za izlaz ugrađenog audio signala
Ulazni priključci	Upišite A 19-pin ženski konektor
Vrsta signala	HDMI, DVI-D
Rezolucija	Maksimalna izlazna razlučivost 4K30
standard	Podržava HDMI 2.0
Ostale značajke	Podržava konfigurabilni izlazni format
OPS ploča CR-OPS-WIN

Vrsta ploče	OPS ploča, učitana u host za isporuku, standardna konfiguracija integriranog OPS računala 11. generacije OPS-I5A11-16-512 (16G+512G), predinstaliran operativni sustav Windows 11 Professional; (određena konfiguracija podliježe isporuci)
Prilagodba domaćina	Jedan host podržava do 1 OPS karticu
OPS izvedba (Određena konfiguracija podliježe isporuci)	1. Šest jezgri i dvanaest niti; 2. Glavna frekvencija 2,7 GHz-4,6 GHz; 3. Razina predmemorije 3 12 MB; 4. Konfiguracija matične ploče: I5 11500; 5. Grafička kartica: Intel HD Graphics 750; 6. Rezolucija 5K60HZ; 7. Osnovna frekvencija: 350MHz; 8. Dinamička frekvencija: 1.3GHz; 9. Potrošnja energije procesora: 65W; 10. Normalna radna potrošnja energije: 85W; 11. Maksimalna potrošnja energije: 120W;
Bežična kartica za projekciju ekrana i uređaj za projekciju ekrana CR-VIA-CAST

Vrsta ploče	Kartica modula za primanje bežične projekcije zaslona instalirana je u glavnom računalu za isporuku; kartica modula za prijem bežične projekcije zaslona standardno dolazi s WIFI odašiljačem zaslona s jednom tipkom VIA-T8; standardno dolazi s 2 kratke šipke antene, 2 antenska produžna kabela i 2 vakuumske čašice kako bi se spriječilo da kućište zaštiti signal bežične projekcije ekrana;
Prilagodba domaćina	Jedno glavno računalo podržava do 1 bežičnu karticu modula za prijem projekcije zaslona
Performanse bežične projekcije	1. Wi-Fi modul: 5GHz/2.4GHz 2. Wi-Fi propusnost: 867MHz 3. Vrijeme pokretanja:<15s 4. Vrijeme odziva projekcije zaslona: Manje od ili jednako 3s 5. Vrijeme odziva preempcije: Manje od ili jednako 2s 6. Sustav podrške: Windows / Mac OS / IOS / Android 7. Način rada: uključi i radi, projekcija ekrana jednim klikom 8. Metoda uparivanja: Umetnite USB priključak prijemnika za automatsko uparivanje 9. Razlučivost prijenosa: 1920 x 1080 10. Brzina kadrova u sekundi: 30fps i manje 11. Sučelje napajanja: USB2.0, USB3.0 12. Sučelje za video prijenos: USB2.0, USB3.0 13. Povratne informacije na dodir: 10 bodova @Windows/Mac OS
Kartica za bežični mikrofon i ručni mikrofon CR-MD-MIC

Vrsta ploče	UHF bežična ploča modula za primanje govora, instalirana u glavnom računalu za isporuku; Ploča UHF bežičnog modula za prijem govora dolazi s 2 bežična ručna mikrofona MD-13; dolazi s 2 kratke šipke antene, 2 antenska produžna kabela i 2 vakuumske čašice kako bi se spriječilo da kućište zaštiti signal bežične projekcije;
Prilagodba domaćina	Jedan host podržava do 1 UHF bežičnu ploču modula za prijem govora
Performanse UHF bežične govorne ploče	Parametri kartice za prijem bežičnog mikrofona: 1. Vidljivi opseg: 470-960MHz (ovisno o regiji); 2. Audio odziv: 20 Hz-18 kHz; 3. Ukupno harmonijsko izobličenje:<1% (@AF1 KHz, RF46 dBu); 4. Dynamic range: >100 dB; 5. Signal-to-noise ratio: >92 dB; Parametri bežičnog ručnog mikrofona: 1. Jezgra mikrofona ručnog odašiljača: dinamički tip; 2. Raspon ulaznog pojačanja: 30 dB; 3. RF izlazna snaga: 10 mw; 4. Zahtjevi za napajanje: 2 AA (LR6) alkalne baterije; 5. Trajanje baterije: do 10 sati; 6. Veličina: 36 x 245 (mm); 7. Težina: 0.28 KG;
