Pregled

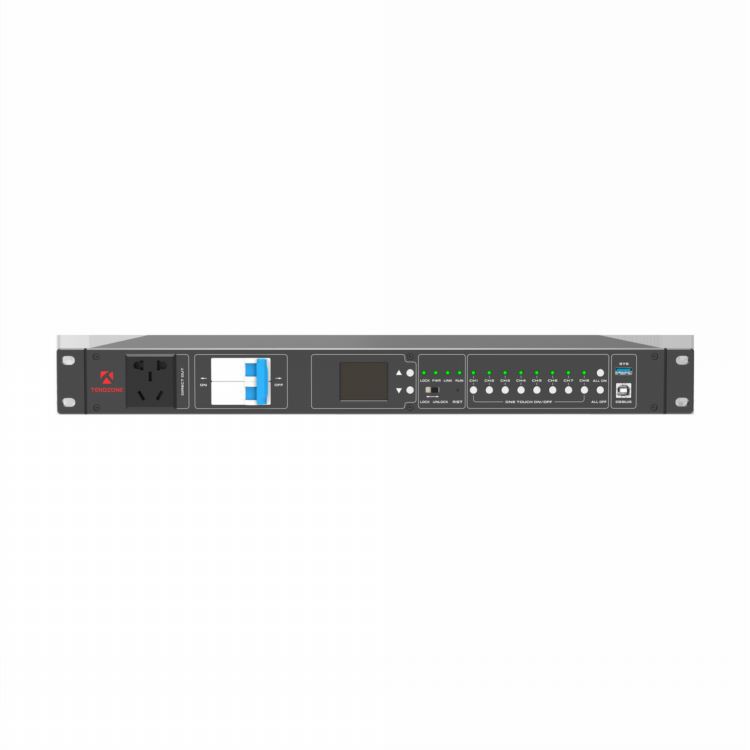

CC-9N je najnoviji pametni upravljač za rad i održavanje koji je pokrenuo Tendzone za opću industriju. Ovaj proizvod podržava inteligentnu statistiku energije, koja može brojati pojedinačnu potrošnju energije svakog izlaznog vanjskog uređaja, a također može računati ukupnu potrošnju energije svih vanjskih uređaja. Prednja ploča je dizajnirana s inteligentnom tipkom za uključivanje/isključivanje s jednom tipkom i zasebnom tipkom za uključivanje/isključivanje za svaki kanal, što može zadovoljiti potrebe uključivanja/isključivanja svih kanala i uključivanja/isključivanja jednog kanala u isto vrijeme.
Uređaj ima ugrađenu zaštitu od prekomjerne struje kako bi se osigurala sigurnost korištenja energije opreme. Prikladan je za zapovjedne i kontrolne centre, velike multimedijske konferencijske dvorane, multifunkcionalne dvorane, sustave za emitiranje, centre za obuku, multimedijske učionice, vrhunske vile, hotele, pametne domove itd. Može se široko koristiti u vladi/poduzećima, javna sigurnost, pravosuđe, financije, transport, naoružana policija, obrazovanje, medicina i druge industrije.
Značajke
Podržava konfiguraciju načina rada uređaja, uključujući način rada sekvencera i način releja. U načinu rada sekvencera, redoslijed i odgoda svakog prekidača kanala mogu se konfigurirati. U relejnom načinu, svakim prekidačem kanala može se upravljati samo ručnim gumbima, web pozadinom i kontrolnim naredbama.
Podržava pojedinačno upravljanje uključivanjem/isključivanje 8 sučelja napajanja kroz pozadinu web stranice i upravljačke tipke na prednjoj ploči uređaja, a također podržava potpunu kontrolu uključivanja/isključivanja 8 izlaznih sučelja;
Obična brava protiv acidentnih dodirnih tipki: Da biste spriječili slučajni rad na dodir, zaključali ili otključali tipku za upravljanje izlazom kroz tipku zaključavanja na prednjoj ploči uređaja;
Napredno dopuštenje za sprječavanje slučajnog zaključavanja mreže na dodir: podržava administratore da se prijave na web i konfiguriraju funkciju zaključavanja ili otključavanja svih kontrolnih gumba na prednjoj ploči uređaja kako bi se spriječili slučajni dodiri. Otključavanje se može izvršiti samo nakon prolaska provjere dopuštenja administratora;
Zračni prekidač (zaštitnik prekomjernog struje): mali prekidač kruga, 40A, 2p dvostruko-polni zračni prekidač;
Zaštita od munje: s krugom za suzbijanje prenapona;
Kada se potpuno otvori ili potpuno zatvori, vrijeme kašnjenja svakog kanala može se postaviti odvojeno, s maksimalnim kašnjenjem od 999 sekundi i zadanim kašnjenjem od 1 sekunde;
Podržite platforme treće strane za upravljanje uređajima putem mreže, daljinski dobivaju ulazni napon, svaku izlaznu struju, potrošnju energije, potrošnju energije, radno vrijeme, abnormalne alarme i druge informacije, daljinski prebacite izlaz pametnog upravljača i održavanja, konfigurirajte Radni način rada, vrijeme kašnjenja, vremenski prekidač i drugi parametri; Mrežno sučelje za daljinsko upravljanje (vrijeme uređaja Uključeno/isključivanje), sučelje statistike daljinsko napajanje (trenutna izlazna struja svakog kanala, trenutna potrošnja energije svakog kanala) i radni status svakog porta;
informacije o alarmu kada je izlazna struja svakog napajanja prevelika ili premala. Trenutni prag alarma i vremenski prag mogu se konfigurirati i nisu omogućeni prema zadanim postavkama. Informacije o alarmu prijavljuju se platformi za daljinsko upravljanje i održavanje treće strane putem mreže;
Nakon što se uređaj isključi i ponovno uključi, automatski ulazi u konfigurirani unaprijed postavljeni način rada, uključujući: potpuno uključenje, potpuno isključenje i vraćanje stanja prije nestanka struje;
8 skupina mjerača vremena, koji se mogu proizvoljno kombinirati; podržava konfiguraciju vremena prebacivanja za svaki izlaz, a razdoblje ciklusa može se konfigurirati da se izvršava samo jednom ili svaki dan, tjedan, mjesec itd.;
Prednja ploča ima nacionalni standard 5-jezgrene utičnice za dugo napajanje; stražnja ploča ima 5 nacionalnih standardnih 5-utičnica s rupama i 3 univerzalne 3-utičnice s rupama, od kojih se 8 utičnica na stražnjoj ploči može kontrolirati;
Prednja ploča ima LCD zaslon koji ispituje i prikazuje podatke o radu uređaja, kao što su: naziv uređaja/model uređaja/verzija softvera i hardvera, informacije o mreži (IP adresa/MAC adresa), datum sustava, statistika struje/napona/ukupne snage svaki kanal i može pratiti status svakog kanala;
Prednja ploča ima 1 zaključavanje anti-acidentnog indikatora zaključavanja dodira, 1 PWR glavna svjetlost napajanja, 1 Link Mrežno svjetlo, 1 radno svjetlo za pokretanje i svjetla radnog statusa CH1 ~ CH8.

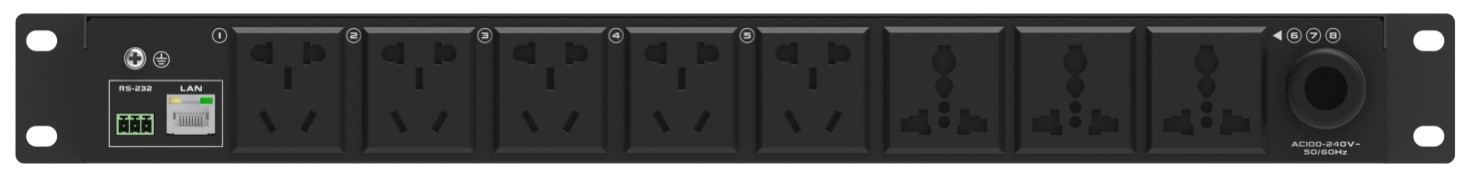

Stražnja ploča
Popularni tagovi: pametan rad i održavanje power manager, Kina pametan rad i održavanje power manager proizvođači, dobavljači, tvornica
TEHNIČKI PODACI
|
Hardverska funkcija |
|
|
Postavke načina |
Podržava konfiguraciju načina rada uređaja, uključujući: sekvencerski način rada, relejni način rada; Uređaj zadana u načinu sekvence, u kojem se može konfigurirati redoslijed i kašnjenje svakog prekidača kanala; U relejnom načinu, svaki prekidač kanala može se upravljati samo ručnim gumbima, web -praćenjem ili upravljačkim naredbama; |
|
Prekidač izlazne snage |
Podržava kontrolu uključivanja/isključivanja 8 sučelja izlazne snage putem pozadine web stranice i upravljačkih gumba na prednjoj ploči uređaja; Također podržava punu kontrolu uključivanja/isključivanja 8 izlaznih sučelja snage; |
|
Vrsta sučelja napajanja |
Prednja ploča ima jednu nacionalnu standard 5- utičnicu za dugo napajanje; Stražnja ploča ima pet nacionalnih standardnih utičnica 5- i tri univerzalne 3- utičnice, od kojih se može upravljati osam utičnica na stražnjoj ploči. |
|
Središnje kontrolno sučelje |
1- način RS232 Control, 1- način RJ45 Mrežna kontrola; |
|
USB sučelje |
1 TYPE-A sučelje za nadogradnju softvera ; 1 sučelje Type-B, koje se koristi za uklanjanje pogrešaka opreme; |
|
LCD zaslon |
LCD zaslon s prozivanjem, kao što su: naziv uređaja/model uređaja/verzija softvera i hardvera, informacije o mreži (IP adresa/MAC adresa), datum sustava, statistika struje/napona/ukupne snage svakog kanala; |
|
LED radni indikator |
Prednja ploča ima 1 zaključavanje anti-acidentnog indikatora zaključavanja dodira, 1 PWR glavna svjetlost napajanja, 1 Link Mrežno svjetlo, 1 radno radno svjetlo, a prednja ploča prikazuje izlazna svjetla radnog statusa CH1 ~ CH8 kanala; |
|
Zaključavanje ključa protiv acidentalnog dodira |
Kako biste spriječili slučajno rukovanje, zaključajte ili otključajte tipku za kontrolu izlazne snage pomoću tipke za zaključavanje na prednjoj ploči uređaja; |
|
Ključni brzi ton |
Prilikom rada gumba za upravljanje prednju ploču, postoji brzi zvuk; |
|
Zračni prekidač (prekostrujna zaštita) |
Minijaturni prekidač, 40A, 2P dvopolni zračni prekidač; |
|
Dizajn zaštite od munje |
S krugom za suzbijanje prenapona; |
|
Maksimalna snaga opterećenja |
6500 W, napon 220 V, ukupna izlazna struja opterećenja opreme je oko 30 A, a maksimalna izlazna struja jedne utičnice je 10 A; |
|
Ulazna snaga |
100-230 v ac, 50/60Hz, ulaz dolazi s 3- jezgrom 6- Krgovi kvadratni kabel za napajanje 1,8 metara gola žica (bez utikača napajanja) |
|
Vraćanje na tvorničke postavke |
S gumbom za vraćanje na tvorničke postavke |
|
Daljinski upravljač |
|
|
Ugrađena WEB stranica |
Ugrađena web stranica, podržava funkciju upravljanja korisničkim prijavama, podržava svaku kontrolu izlaza uređaja, mreže, nadogradnje sustava, središnje kontrole i drugih konfiguracija |
|
Promjena korisničke lozinke |
Podrška za izmjenu korisničke lozinke za prijavu |
|
Online korisnička statistika |
Statistika podrške korisnika koji se trenutno prijavljuju na uređaj |
|
Daljinski rad i održavanje |
Podržite platforme treće strane za upravljanje uređajima putem mreže, daljinski dobivaju informacije kao što su izlazni napon, struja, potrošnja energije, potrošnja energije, radno vrijeme, nenormalne alarme itd. Svakog kanala, daljinski prebacite izlaz svakog kanala, konfigurirajte rad rada, Vrijeme kašnjenja, vremenski prekidač i drugi parametri; Omogućite mrežno sučelje za daljinsko upravljanje (vrijeme uređaja uključeno/isključeno), sučelje statistike daljinskog napajanja (trenutna izlazna struja svakog kanala, trenutna izlazna potrošnja energije svakog kanala); |
|
Funkcija alarma |
Izdavanje podataka o alarmu kada je izlazna struja svakog napajanja prevelika ili premala, a prag struje alarma i prag vremena se konfiguriraju; Nije omogućeno prema zadanim postavkama; prijavljivanje informacija o alarmu platformi za daljinsko upravljanje i održavanje treće strane putem mreže; |
|
Kontrola serijskog porta |
Podržati ostale uređaje za kontrolu uređaja putem serijskog priključka; Podrška Konfiguracija parametara serijskih porta kao što su brzina prijenosa, bit podataka, provjera pariteta, zaustavni Bit itd. |
|
Mrežna kontrola |
Podrška TCP/UDP protokol upravljanja mrežom; Inteligentno kaskadno može se postići putem mrežnog sučelja RJ45, a do 255 inteligentnih upravljanja operacijama i održavanjem može se istovremeno kontrolirati; |
|
Osigurajte API za upravljanje uređajem |
Uređaj podržava pružanje API sučelja, integrira i upravlja sustavima trećih strana i pruža web sučelje Websocket; |
|
Dodatne značajke |
|
|
Napredno dopuštenje za sprječavanje slučajnog zaključavanja mreže na dodir |
Administratori se mogu prijaviti na web i konfigurirati za zaključavanje ili otključavanje svih kontrolnih gumba na prednjoj ploči uređaja kako bi spriječili slučajne dodire. Otključavanje se može obaviti tek nakon donošenja provjere upravnog tijela; |
|
Uobičajena brava ključa protiv acidentnog dodira |
Podrška za zaključavanje ili otključavanje gumba za upravljanje izlazom kroz tipku zaključavanja na prednjoj ploči uređaja; |
|
Funkcija kašnjenja kanala |
Kada je potpuno otvoren ili potpuno zatvoren, vrijeme odgode za svaki kanal može se postaviti zasebno, s maksimalnom odgodom od 999 sekundi i zadanom odgodom od 1 sekunde; |
|
Način vraćanja memorije |
Nakon što se uređaj isključi i ponovno uključi, automatski ulazi u konfigurirani unaprijed postavljeni način rada, uključujući: potpuno uključenje, potpuno isključenje i vraćanje u stanje prije nestanka struje |
|
Odbrojavanje vremena |
8 skupina tajmera, koje se mogu proizvoljno kombinirati; Podrška konfiguracija vremena prekidača za svaki izlaz, a razdoblje ciklusa može se konfigurirati da se izvrši samo jednom ili svaki dan, tjedan, mjesec itd.; |
|
Upit o statusu rada |
Podrška za upit parametara radnog statusa kao što su izlazni napon, izlazna struja, snaga, potrošnja energije, radni sati itd. za svaki kanal; podržavaju upite parametara statusa rada putem weba ili drugih platformi; |
|
Statistika izlazne snage |
Statistika potrošnje električne energije 8 izlaznih priključaka; Podrška za traženje statističkih podataka putem weba ili drugih platformi; napajanje se može ručno resetirati; |
|
Upravljanje sustavom |
|
|
Informacije o sustavu |
Podržite web zaslon informacija o uređaju kao što su naziv uređaja, vrsta uređaja, model uređaja, verzija softvera i hardvera, MAC adresa, itd. |
|
Promijenite naziv uređaja |
Podržava izmjenu naziva uređaja putem weba; |
|
Konfiguracija sustava |
Podrška konfiguracija vremenske sinkronizacije, NTP -a, premošćivanja i drugih funkcija; |
|
Popis usluga |
Podržava upravljanje osnovnim uslugama sustava, prati status svake osnovne usluge sustava i može pokrenuti i zaustaviti programe usluga sustava; |
|
Webdav |
Podržava prijenos, preuzimanje, stvaranje, mijenjanje i druge operacije na datotekama na uređaju putem weba; |
|
Mrežna konfiguracija |
IP adresa podrške, maska podmreže, zadani gateway, DNS i druge konfiguracije; |
|
Kontrolni protokol |
Podržite protokol serijskog porta, TCP \ UDP mrežni protokol; |
|
Fizički parametri |
|
|
Radna okolina |
Temperatura -10 stupanj -50 stupanj, vlažnost 10~80%, preporučena nadmorska visina Manje od ili jednako 2000 metara |
|
Okruženje pohrane |
Temperatura {{0}}~65 stupnjeva, vlažnost 0~95%, preporučena nadmorska visina Manje od ili jednako 2000 metara |
|
Veličina opreme (širina*visina*dubina) |
436,8 mm *50 mm *300 mm |
|
Težina proizvoda |
Gola težina 4,5 kg, pakirana težina 5,4kg |
