Pregled proizvoda
Ovaj profesionalni uređaj s visokim performansama učinkovito upravlja audio i video signalima, što ga čini idealnim za razne aplikacije, uključujući emitiranje i televizijske projekte, multimedijske konferencijske dvorane, izložbe s velikim zaslonom, televizijsku nastavu i centre za zapovjedništvo/kontrolu.
Podržava razne formate signala, uključujući CVBS, YPBPR, VGA, DVI, HDMI, 3G/HD/SD-SDI, HDBASET i optički, osiguravajući bešavno prebacivanje i prijenos između različitih vrsta ulaza/izlaza
Značajke
- 32-ulazno i 32-izlazno sučelje kartice za prebacivanje audio i video signala;
- Tehnologija preklapanja sabirnice, svaki signal ne samo da se može prenositi od točke do točke, već se može prenositi i samo kroz kanal sabirnice, osiguravajući prikaz svih slika signala u stvarnom vremenu;
- Tehnologija frekvencije i udvostručenja linija može poboljšati prikaz signala slike udvostručenjem linije i frekvencije;
- Besprijekorno unakrsno prebacivanje, bez crnog zaslona, zaglavljenog zaslona, podrhtavanja, kidanja itd. tijekom procesa prebacivanja;
- Dostupno je više vrsta signala: CVBS, YPbPr, VGA, DVI, HDMI, 3G/HD/SD-SDI, HDBaseT, optički;
- Rezolucija je podesiva, što podržava do 4096 x 2160p@60Hz;
-
Podrška izlaznim kanalima koji se zatvaraju ili otvaraju pojedinačno ili u cijelosti;
-
Bešavna ulazna kartica podržava OSD funkciju zaslona zaslona prilagođenog znaka, koja može prekrivati i prikazati prilagođeni kineski sadržaj na bilo kojem ulaznom kanalu u gornjem lijevom lijevom, donjem lijevom, gornjem desnom, donjem desnom itd., A boja znakova može se postaviti ;
-
Podrška serijskim priključkom RS232, TCP/IP mreža, kontrola prednje ploče, protokol otvorenog upravljanja;
-
Podržati kontrolu korisničkog sučelja GUI -ja i humanizirani dizajn;
-
izmjena i prilagođavanje EDID informacija;
-
Podržite funkciju upita ulaznog i izlaznog statusa ulaznog kanala;
-
Podržava višestruko spremanje scena i pozivanje;
-
Signalni priključak podržava vruće uključivanje.
Popularni tagovi: 32x32 hibridna modularna video matrica, Kina 32x32 hibridna modularna video matrica proizvođači, dobavljači, tvornica
|
Domaćin |
|
|
opisati |
Podržava do 32 ulaza i 32 izlaza sučelja kartice za prebacivanje audio i video signala, podržava vruću zamjenu |
|
kontrolirati |
|
|
Serijski upravljački priključak |
DB9 RS232 Ženski konektor |
|
Pin konfiguracija |
PIN 2 TX, PIN 3 RX, PIN 5 GND |
|
Struktura šasije na ploči |
Priključni signal, 8 utora za ulazne kartice mogu se umetnuti s 8 kartica za ulaz signala, 8 utora za izlazne kartice mogu se umetnuti s 8 kartica za izlaz signala |
|
Kontrole na prednjoj ploči |
Gumb |
|
konvencionalni |
|
|
Radna temperatura |
-0-+50 stupanj |
|
Relativna vlaga |
10%-90% |
|
napajanje |
AC 100-240V , 50/60 Hz, potrošnja struje glavnog računala bez opterećenja 60 W, isključujući ploču |
|
Veličina šasije (MM) |
|
|
VMC{{0}}: 436,6 D x 320,0 Š x 221,5 V |
|
|
Kartica ulaznog signala-VMC-4I-HD-4K |
|||
|
|
|||
|
Ulazni signal |
4- kanal HDMI signal, 4- analogni audio signal kanala |
Potrošnja energije |
12.5W |
|
Ulazni konektori |
Tip A 19-ženski, 3-pinski utični terminalni blok |
Dubina boje |
8 bita |
|
Vrsta signala |
HDMI, DVI-D, Automatska identifikacija ulaznih signala |
propusnost |
10,2GPBS |
|
temperatura |
0 stupanj - +50 stupanj |
vlažnost |
10% - 90% |
|
Razlučivost |
Maksimalna ulazna razlučivost 4096 x 2160P@60Hz, prilagodljiva ulazu |
||
|
Audio format |
Ugrađeni zvuk podržava PCM, Dobly Digital, DTS, DTS-HD formati, vanjski zvuk podržava PCM format |
||
|
standard |
Podrška HDMI1.4, HDCP2.2 |
||
|
Upravljanje EDID-om |
Podržava EDID funkciju učenja |
||
|
Ostale značajke |
Podržava postavke obostranosti, svjetline, kontrasta, temperature boje i vrijednosti oštrine, podržava funkciju preklapanja znakova, hot plug |
||
|
Ulazna signalna kartica-vmc -4 i-od |
|||
|
|
|||
|
Ulazni signal |
4- signal optičkih vlakana kanala, automatsko prepoznavanje ulaznog signala |
Potrošnja energije |
24W |
|
Ulazni priključci |
Vlaknasti modul |
Vrste podataka |
DVI/HDMI |
|
Maksimalna stopa |
10,2 Gbps |
Relativna vlaga |
10%-90% |
|
temperatura |
0 stupanj -+50 stupanj |
Dubina boje |
8-bitni, 10-bitni, 12-bitni, 16-bitni |
|
Modul optičkih vlakana |
|||
|
Specifikacije sučelja |
LC sučelje |
||
|
Svjetlovodni signal |
9 podesivih razlučivosti, najveća ulazna razlučivost je 4096x2160@30Hz |
||
|
Udaljenost prijenosa |
Potrebno je koristiti s optičkim odašiljačem/prijemnikom vlakana, 4096x2160@30Hz Maksimalni prijenos jednostrukih vlakana je 2km, više-mod je 300m |
||
|
Maksimalna brzina podataka |
10,2 Gbit/s |
||
|
drugo |
|||
|
Funkcija |
Podrška funkcija sloja znakova i vruća zamjena |
||
|
Kartica ulaznog signala-VMC-4I-HBT |
|||
|
|
|||
|
Video ulaz |
|||
|
Ulazni signal |
4- HDBT signal kanala, automatska identifikacija ulaznog signala |
Ulazna razina |
TMDS 2.9V -3. 3V |
|
Ulazni priključci |
RJ45, sa žuto-zelenom svjetlosnom svjetlosnom svjetlošću |
Ulazna impedancija |
Diferencijalna linija 100Ω |
|
Potrošnja energije |
21W |
||
|
Audio ulaz |
|||
|
Ulazni signal |
4- Stereo signal kanala |
Ulazni priključci |
3,5 mm audio priključak |
|
Ulazna impedancija |
75Ω |
Frekvencijski odziv |
20hz -20 k hz |
|
kontrolirati |
|||
|
Upravljački signal |
4-put RS232 kontrolni signal |
Kontrolni priključak |
3- PIN priključni terminalni blok |
|
protokol |
Podržava RS232 protokol, podržava IR, RS232 dvosmjerni transparentni prijenos |
||
|
konvencionalan |
|||
|
dobitak |
0 db |
širina pojasa |
10,2 gbps |
|
Rezolucija |
Podržava do 1920×1080@60Hz |
Probiranje |
<-50dB@5MHz |
|
Udaljenost prijenosa |
1080p Manje ili jednako 70m |
Brzina prebacivanja |
200ns (maks.) |
|
Radna temperatura |
-10 stupanj -+40 stupanj |
Relativna vlažnost zraka |
10%-90% |
|
Audio format |
Ugrađeni audio podržava PCM, Dobly Digital, DTS, DTS-HD formate, vanjski audio podržava PCM format |
||
|
HDMI Standard |
Podrška HDMI1.4A |
||
|
EDID, HDCP |
Podrška priručniku EDID, kompatibilno s HDCP1.4 |
||
|
Ostale značajke |
Podržava kromatičnost, svjetlinu, kontrast, temperaturu boje i postavke vrijednosti oštrine, funkciju prekrivanja znakova, hot plug i funkciju PoH vanjskog napajanja |
||
|
Ulazna signalna kartica-vmc -2 i-hbt -4 k |
|||
|
|
|||
|
Video unos |
|||
|
Ulazni signal |
2 - HDBT signal kanala, automatsko prepoznavanje ulaznog signala |
Ulazna razina |
TMDS 2.9V-3.3V |
|
Ulazni priključci |
RJ45, sa žuto-zelenom svjetlosnom svjetlosnom svjetlošću |
Ulazna impedancija |
Diferencijalni vod 100Ω |
|
Potrošnja energije |
21W |
||
|
Audio ulaz |
|||
|
Ulazni signal |
2- način stereo signala |
Ulazni konektori |
3,5 mm audio priključak |
|
Ulazna impedancija |
75Ω |
Frekvencijski odziv |
20Hz-20K Hz |
|
kontrolirati |
|||
|
Kontrolni signal |
2- put RS232 kontrolni signal |
Kontrolni luk |
3- PIN priključni terminalni blok |
|
protokol |
Podržava RS232 protokol, podržava IR, RS232 dvosmjerni transparentni prijenos |
||
|
konvencionalan |
|||
|
Dobiti |
{} dB |
propusnost |
10,2 Gbps |
|
Razlučivost |
Podržava do 4096 x 2160p@30Hz |
Preslušavanje |
<-50dB@5MHz |
|
Udaljenost prijenosa |
1080p Manje ili jednako 70m |
Stopa prebacivanja |
200ns (max) |
|
Radna temperatura |
-10 stupanj -+40 stupanj |
Relativna vlaga |
10%-90% |
|
Audio format |
Ugrađeni audio podržava PCM, Dobly Digital, DTS, DTS-HD formate, vanjski audio podržava PCM format |
||
|
HDMI standard |
Podržava standard HDMI1.4 |
||
|
EDID, HDCP |
Podržava ručno upravljanje EDID-om, podržava HDCP2.2 i kompatibilan s prethodnim verzijama |
||
|
Ostale značajke |
Podržava kromatičnost, svjetlinu, kontrast, temperaturu boje i postavke vrijednosti oštrine, funkcija preklapanja znakova, vrući utikač i Funkcija vanjskog napajanja |
||
|
Ulazna signalna kartica-vmc -4 I-DV |
|||
|
|
|||
|
Ulazni signal |
4- način DVI signala |
Ulazna razina |
TMDS 2.9V -3. 3V |
|
Ulazni konektori |
Ženski priključak DB24+5 |
Ulazna impedancija |
75Ω |
|
Potrošnja energije |
10W |
||
|
konvencionalni |
|||
|
Dobiti |
0 db |
širina pojasa |
Maksimalna stopa podataka 4,95gbit/s |
|
Video signal |
DVI, HDMI, VGA, C-VIDEO, YPbPr, automatska identifikacija ulaznih signala |
Maksimalno kašnjenje vremena |
5ns (± 1ns) |
|
Vrste podataka |
8 bita |
Probiranje |
<-50dB@5MHz |
|
Brzina prebacivanja |
200ns (maksimalno) preslušavanje |
Rezolucija |
Podržava do 1920 × 1200 @60Hz |
|
Audio Format |
Ugrađeni zvuk podržava PCM, Dobly Digital, DTS, DTS-HD formati, vanjski zvuk podržava PCM format |
||
|
Brzina uzorkovanja zvuka |
32K, 44.1K, 48K, 88.2K, 96K, 176.4K , 192K |
||
|
EDID i DDC upravljanje |
Podržava proširenu identifikaciju zaslona (EDID) i prikaz podataka (DDC), koristeći DVI i HDMI standarde |
||
|
Upravljanje HDCP -om |
Podržava zaštitu digitalnog sadržaja visoke propusnosti (HDCP) i koristi DVI i HDMI1.3 standarde |
||
|
Ostale značajke |
Podržavanje kromatičnosti, svjetline, kontrasta, postavki vrijednosti vrijednosti boje i vrijednosti oštrine, funkcija sloja znakova, vrući čep |
||
|

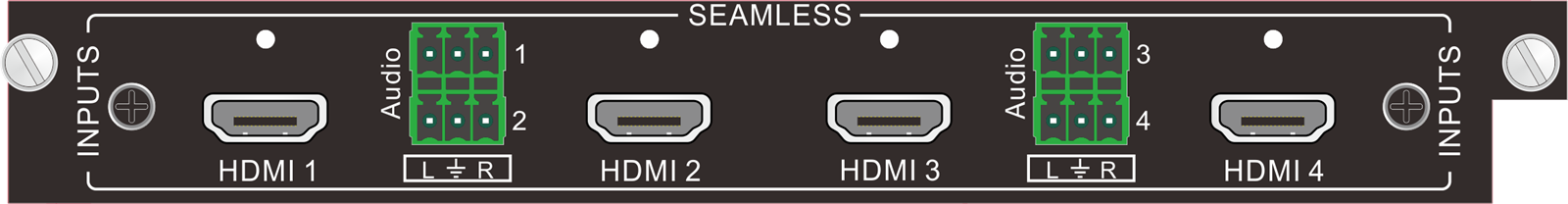

Ulazna signalna kartica-vmc -4 i-hd |
|||
|
|
|||
|
Ulazni signal |
4- kanal HDMI signal (kompatibilan s DVI), 4- analogni audio signal kanala |
Potrošnja energije |
10W |
|
Ulazni priključci |
Upišite a 19- pin ženku, 3- PIN priključni terminalni blok |
Dubina boje |
8 i 10 i 12 bit |
|
Tipa signala |
HDMI, DVI-D, automatska identifikacija ulaznih signala |
širina pojasa |
6,75GPBS |
|
temperatura |
0 stupanj - +50 stupanj |
vlažnost |
10% - 90% |
|
standard |
Podržava HDMI1.3, kompatibilan s HDCP standardom |
Rezolucija |
Podržava do 1920×1080@60Hz |
|
Audio format |
Ugrađeni audio podržava PCM, Dobly Digital, DTS, DTS-HD formate, vanjski audio podržava PCM format |
||
|
EDID i DDC upravljanje |
Podržava Extended Display Identification (EDID) i Display Data Channel (DDC), koristeći DVI i HDMI standarde |
||
|
Ostale značajke |
Podržava kromatičnost, svjetlinu, kontrast, temperaturu boje i postavke vrijednosti oštrine, funkciju prekrivanja znakova, hot plug |
||
|
Kartica ulaznog signala-VMC-4I-VG |
|||||
|
|
|||||
|
Video unos |
|||||
|
Ulazni signal |
4-smjerni VGA signal |
Ulaz za spajanje |
Samo AC spojka |
||
|
Ulazni priključci |
15-pin D-tip ženski priključak |
Ulazna razina |
{{0}}. 5-2. 0VP-P |
||
|
Ulazna impedancija |
75Ω |
||||
|
Audio ulaz |
|||||
|
Ulazni signal |
4 kanala analognih audio signala |
Impedancija audio ulaza |
>10KΩ |
||
|
Ulazni priključci |
3- PIN priključni terminalni blok |
Ulazna impedancija |
75Ω |
||
|
Frekvencijski odziv |
20Hz-20K Hz |
||||
|
konvencionalan |
|||||
|
dobitak |
{0} dB |
Širina pojasa |
YPbPr: 170MHz; C-VIDEO: 150MHz; VGA: 170MHz |
||
|
Brzina prebacivanja |
200 ns (maks.) |
Preslušavanje |
<-50dB@5MHz |
||
|
Video signal |
VGA (RGBHV), YPBPR, C-VIDEO, Automatska identifikacija ulaznih signala |
||||
|
Chroma Prostor |
Podržava podešavanje prostora boja: YCBCR\RGB |
Razlučivost |
Podržava do 1920 × 1200 @ 60Hz |
||
|
Potrošnja energije |
12W |
||||
|
Ostale značajke |
Podržava postavke kromatičnosti, svjetline, kontrasta, temperature boje i vrijednosti oštrine; funkcija sloja znakova; vrući čep; VGA signal ulaz automatska korekcija; Postavljanje jednog porta u tvorničke postavke |
||||
|
Ulazna signalna kartica-vmc -4 i-av |
|||||||
|
|
|||||||
|
Ulazni signal |
4-kanalni CVBS signal, 4-kanalni analogni audio signal |
Podržani audio formati |
stereo |
||||
|
Ulazni konektori |
BNC konektor, 3-pin priključni terminalni blok |
Standard |
Podržava PAL i NTSC formate |
||||
|
Potrošnja energije |
11W |
Rezolucija |
7 podesivih razina, do 1920×1080@60Hz |
||||
|
konvencionalni |
|||||||
|
Podo s zvukom buke |
-80 db |
Maksimalno izobličenje zvuka |
2.0V |
||||
|
Radna temperatura |
0 stupanj - +50 stupanj |
Relativna vlažnost zraka |
10% - 90% |
||||
|
širina pojasa |
6,75 Gbps |
Funkcija automatskog skaliranja linije |
podrška |
||||
|
Ostale značajke |
Podržava postavke obostranosti, svjetline, kontrasta, temperature boje i vrijednosti oštrine; funkcija prekrivanja znakova; vrući priključak |
||||||
|
Ulazna signalna kartica-vmc -4 I-SD |
|||||||
|
|
|||||||
|
Ulazni signal |
4- kanal SDI signal (svaki s jednim SDI petljima) |
Ulazna razina |
TMDS 2.9V -3. 3V |
||||
|
Ulazni konektori |
BNC konektori |
Ulazna impedancija |
75Ω |
||||
|
Video signal |
SDI, HD-SDI, 3G-SDI, automatska identifikacija ulaznih signala |
Potrošnja energije |
14W |
||||
|
konvencionalan |
|||||||
|
Dubina boje |
8 i 10 i 12bit |
Radna udaljenost |
1080p Manje ili jednako 100 m (molimo koristite visokokvalitetnu žicu) |
||||
|
širina pojasa |
6,75 Gbps |
Maksimalna rezolucija |
1080p@60Hz |
||||
|
Radna temperatura |
0 stupanj - +50 stupanj |
Relativna vlaga |
10% - 90% |
||||
|
Funkcija udvostručenja linije |
podržati |
Rezolucija |
Podržava do 1920×1080@60Hz ; |
||||
|
Ostale značajke |
Podržava postavke obostranosti, svjetline, kontrasta, temperature boje i vrijednosti oštrine; funkcija prekrivanja znakova; vrući priključak |
||||||
|
Kartica ulaznog signala-VMC-4I-HV |
|||||
|
|
|||||
|
Ulazni signal |
2- način HDMI signal (kompatibilan s DVI); 2- način VGA signala; 4-kanalni stereo audio signal |
Potrošnja energije |
12W |
||
|
Ulazni konektori |
Upišite a 19- PIN ženski konektor; 15- PIN D-T-TIPE ŽENJENJE; 3- PIN priključni terminalni blok |
||||
|
Rezolucija |
Podržava do 1920 × 1080@60Hz |
||||
|
konvencionalan |
|||||
|
HDMI priključak: |
|||||
|
Dubina boja |
8 & 10 & 12 bita |
Tipa signala |
HDMI, DVI-D, automatska identifikacija ulaznih signala |
||
|
širina pojasa |
6,75 Gpbs |
temperatura |
0 stupanj - +50 stupanj |
||
|
vlažnost |
10% - 90% |
||||
|
Audio Format |
Ugrađeni zvuk podržava PCM, Dobly Digital, DTS, DTS-HD formati, vanjski zvuk podržava PCM format |
||||
|
standard |
Podrška HDMI1.3, kompatibilno s HDCP standardom |
||||
|
Uprava EDID i DDC |
Podržava proširenu identifikaciju zaslona (EDID) i prikaz podataka (DDC) |
||||
|
VGA priključak: |
|||||
|
Ulaz za spajanje |
AC SAMO samo |
Ulazna razina |
{{0}}.5-2.0Vp-p |
||
|
Ulazna impedancija |
75Ω |
Frekvencijski odziv |
20hz -20 k hz |
||
|
dobitak |
0 dB |
Probiranje |
<-50dB@5MHz |
||
|
Brzina prebacivanja |
200 ns (maks.) |
Chroma Space |
Podržavanje prilagodbe YCBCR \ RGB |
||
|
Video signal |
VGA (RGBHV), YPbPr, C-VIDEO, automatska identifikacija ulaznih signala |
||||
|
Ostale značajke |
Podržava automatsku korekciju ulaznog VGA signala i resetiranje jednog priključka na tvorničke postavke |
||||
|
Funkcija |
Podržava hot plug i unplug, podržava chroma, svjetlinu, kontrast, temperaturu boje i postavke vrijednosti oštrine, podržava funkciju preklapanja znakova |
||||
|
Kartica izlaznog signala-VMC-4O-HD-4K |
|||
|
|
|||
|
Izlazni signal |
4-kanalni HDMI signal, 4-kanalni analogni audio signal |
Potrošnja energije |
12.5 W |
|
Izlazni priključci |
Upišite a 19- pin ženku, 3- PIN priključni terminalni blok |
Dubina boja |
8 bita |
|
konvencionalan |
|||
|
Vrsta signala |
HDMI, DVI-D |
širina pojasa |
10,2 Gpbs |
|
temperatura |
0 stupanj - +50 stupanj |
vlažnost |
10% - 90% |
|
Razlučivost |
8 podesivih razina, do 4096 x 2160@60Hz |
||
|
Audio format |
Ugrađeni zvuk podržava PCM, Dobly Digital, DTS, DTS-HD formati, vanjski zvuk podržava PCM format |
||
|
standard |
Podrška HDMI1.4, HDCP2.2 |
||
|
Uprava EDID i DDC |
Podržava EDID funkciju učenja i DDC komunikaciju |
||
|
Ostale značajke |
Podržava postavljanje izlaznog formata, neovisni prijenos audio signala i vruće uključivanje kroz naredbe |
||
|
Izlazna signalna kartica-vmc -4 o-off |
|||
|
|
|||
|
Izlazni signal |
4- Način optičkog signala vlakana |
Potrošnja energije |
32W |
|
Izlazni priključci |
Vlaknasti modul |
Maksimalna brzina |
10,2 Gbps |
|
Vrste podataka |
DVI/HDMI |
temperatura |
0 stupanj -+50 stupanj |
|
Relativna vlaga |
10%-90% |
Dubina boje |
8-bitni, 10-bitni, 12-bitni, 16-bitni |
|
Rezolucija |
Podržava 36 podesivih rezolucija, s najvećom izlaznom rezolucijom od 4K @ 30Hz |
||
|
Modul optičkih vlakana |
|||
|
Specifikacije sučelja |
LC sučelje |
||
|
Vlaknasti signal |
Maksimalna udaljenost prijenosa optičkog vlakana s jednim načinom je 2 km, a multi-mode 300m |
||
|
Udaljenost prijenosa |
Udaljenost prijenosa 4K30: Optičko vlakno vlakno jednosmjerno ima maksimalnu udaljenost prijenosa od 2 km, a multi-mod 300m |
||
|
Ostale značajke |
|||
|
Podrška za postavljanje izlaznog formata kroz upute, podržavajte vrući utikač i isključivanje |
|||
|
Izlazna signalna kartica-vmc -4 o-hbt |
|||
|
|
|||
|
Video izlaz |
|||
|
Izlazni signal |
4-kanalni HDBT signal |
Izlazna razina |
TMDS 2.9V -3. 3V |
|
Izlazni priključci |
RJ45, sa žuto-zelenom svjetlosnom svjetlosnom svjetlošću |
Izlazna impedancija |
Diferencijalna linija 100Ω |
|
Potrošnja energije |
21W |
||
|
Audio izlaz |
|||
|
Izlazni signal |
4- Stereo signal kanala |
Izlazni priključci |
3,5 mm audio priključak |
|
Izlazna impedancija |
75Ω |
Frekvencijski odziv |
20hz -20 k hz |
|
kontrolirati |
|||
|
Kontrolni signal |
4-put RS232 kontrolni signal |
Kontrolni priključak |
3- PIN priključni terminalni blok |
|
protokol |
Podrška protokolu RS232 |
||
|
konvencionalni |
|||
|
Dobiti |
{0} dB |
propusnost |
10,2 gbps |
|
Rezolucija |
Podržava do 1080p besprijekorno |
Preslušavanje |
<-50dB@5MHz |
|
Udaljenost prijenosa |
1080p Manje ili jednako 70m |
Stopa prebacivanja |
200 ns (maks.) |
|
Radna temperatura |
-10 stupanj -+40 stupanj |
Relativna vlaga |
10%-90% |
|
Audio Format |
Ugrađeni audio podržava PCM, Dobly Digital, DTS, DTS-HD formate, vanjski audio podržava PCM format |
||
|
HDMI Standard |
Podržava HDMI1.4, kompatibilan s HDCP 2.2 |
||
|
EDID i DDC upravljanje |
Podržite EDID ručno upravljanje i komunikacijsku funkciju DDC |
||
|
Rezolucija |
Podržava 36 podesivih rezolucija, s najvećom izlaznom rezolucijom od 1920×1080@60Hz |
||
|
Udaljenost prijenosa |
1920 × 1080P60Hz Udaljenost prijenosa do 70 metara |
||
|
Ostale značajke |
Podržava postavljanje izlaznog formata, hot plug i funkcija vanjskog napajanja PoH putem naredbi |
||
|
Izlazna signalna kartica-vmc -2 o-hbt -4 k |
|||
|
|
|||
|
Video izlaz |
|||
|
Izlazni signal |
2- način HDBT signala |
Izlazna razina |
TMDS 2.9V-3.3V |
|
Izlazni priključci |
RJ45, sa žuto-zelenim dvobojnim indikatorskim svjetlom |
Izlazna impedancija |
Diferencijalna linija 100Ω |
|
Potrošnja energije |
21W |
||
|
Audio izlaz |
|||
|
Izlazni signal |
2- način stereo signala |
Izlazni priključci |
3,5 mm audio priključak |
|
Izlazna impedancija |
75Ω |
Frekvencijski odziv |
20Hz-20K Hz |
|
kontrolirati |
|||
|
Upravljački signal |
4- način RS232 kontrolni signal |
Kontrolni priključak |
3- PIN priključni terminalni blok |
|
protokol |
Podržava RS232 protokol |
||
|
konvencionalan |
|||
|
Dobiti |
0 db |
propusnost |
10,2 gbps |
|
Rezolucija |
Podržava do 4096 x 2 160@ 30Hz |
Probiranje |
<-50dB@5MHz |
|
Udaljenost prijenosa |
1080p Manje ili jednako 70m, 4K Manje ili jednako 40M |
Stopa prebacivanja |
200ns (maks.) |
|
Radna temperatura |
-10 stupanj -+40 stupanj |
Relativna vlažnost zraka |
10%-90% |
|
Audio format |
Ugrađeni zvuk podržava PCM, Dobly Digital, DTS, DTS-HD formati, vanjski zvuk podržava PCM format |
||
|
HDMI Standard |
Podržava HDMI1.4, kompatibilan s HDCP 2.2 |
||
|
Uprava EDID i DDC |
Podržite EDID ručno upravljanje i komunikacijsku funkciju DDC |
||
|
Razlučivost |
Podržava 36 podesivih rezolucija, s najvećom izlaznom razlučivošću 4096 x 2 160@ 30Hz |
||
|
Udaljenost prijenosa |
Podržava 4K do 40M udaljenosti, 1080P do 70M |
||
|
Ostale značajke |
Podržava postavljanje izlaznog formata, hot plug i funkcija vanjskog napajanja PoH putem naredbi |
||
|
Izlazna signalna kartica-vmc -4 o-dv |
|||
|
|
|||
|
Izlazni signal |
4- način DVI signala |
Izlazna razina |
TMDS 2.9V -3. 3V |
|
Izlazni priključci |
Ženski priključak DB24+5 |
Izlazna impedancija |
75Ω |
|
Potrošnja energije |
6W |
||
|
konvencionalni |
|||
|
dobitak |
0 db |
propusnost |
4,95gbit/s |
|
Video signal |
DVI, HDMI, VGA, C-VIDEO, YPBPR |
Maksimalno kašnjenje vremena |
5nS(±1nS) |
|
Vrste podataka |
8 bita |
Preslušavanje |
<-50dB@5MHz |
|
Razlučivost |
36 podesivih razina, do 1920×1200@60Hz |
Stopa prebacivanja |
200ns (maksimalno) preslušavanje |
|
Audio Format |
Ugrađeni audio podržava PCM, Dobly Digital, DTS, DTS-HD formate, vanjski audio podržava PCM format |
||
|
Brzina uzorkovanja zvuka |
32K, 44.1K, 48K, 88.2K, 96K, 176.4K , 192K |
||
|
Uprava EDID i DDC |
Podržava Extended Display Identification (EDID) i Display Data Channel (DDC), koristeći DVI i HDMI standarde |
||
|
HDCP upravljanje |
Podržava digitalnu zaštitu sadržaja visoke pojaseve (HDCP) i koristi standarde DVI i HDMI1.3 |
||
|
Ostale značajke |
Podržava postavljanje izlaznog formata i vruće uključivanje kroz naredbe |
||
|
Izlazna signalna kartica-vmc -4 o-hd |
|||
|
|
|||
|
Izlazni signal |
4-kanalni HDMI signal (kompatibilan s DVI), 4-kanalni analogni audio signal |
Potrošnja energije |
8W |
|
Izlazni priključci |
Tip A 19-ženski, 3-pinski utični terminalni blok |
Dubina boja |
8 bita |
|
Tipa signala |
HDMI, DVI-D |
propusnost |
6,75 Gpbs |
|
temperatura |
0 stupanj - +50 stupanj |
vlažnost |
10% - 90% |
|
Rezolucija |
36 podesivih rezolucija, do 1920×1200@60Hz |
||
|
Audio format |
Ugrađeni audio podržava PCM, Dobly Digital, DTS, DTS-HD formate, vanjski audio podržava PCM format |
||
|
standard |
Podrška HDMI1.3, kompatibilno s HDCP |
||
|
Uprava EDID i DDC |
Podržite funkciju učenja EDID -a i prikaz podataka (DDC) |
||
|
Ostale značajke |
Podrška za postavljanje izlaznog formata kroz upute, Podržite vrući utikač |
||
|
Kartica izlaznog signala-VMC-4O-VG |
|||
|
|
|||
|
Video izlaz |
|||
|
Izlazni signal |
4-smjerni VGA signal |
Tip prekidača |
Vertikalni razmak |
|
Izlazni priključci |
15- PIN D-Type ženski port |
Izlazna razina |
{{0}}.5-2.0Vp-p |
|
Izlazna impedancija |
75Ω |
Rezolucija |
36 podesivih rezolucija, do 1920×1200@60Hz |
|
Tipa signala |
Podrška VGA, YPBPR, C-VIDEO formati signala |
||
|
Audio izlaz |
|||
|
Izlazni signal |
4 kanala analognih audio signala |
Izlazna impedancija |
75Ω |
|
Izlazni priključci |
3-priključni terminalni blok |
Frekvencijski odziv |
20hz -20 k hz |
|
konvencionalni |
|||
|
dobitak |
{} dB |
Stopa prebacivanja |
200 ns (maks.) |
|
Preslušavanje |
<-50dB@5MHz |
Potrošnja energije |
6W |
|
Ostale značajke |
Podržava postavljanje izlaznog formata i vruće uključivanje naredbi |
||
|
Izlazna signalna kartica-vmc -4 o-av |
|||
|
|
|||
|
Izlazni signal |
4-kanalni CVBS signal, 4-kanalni analogni audio signal |
Rezolucija |
480i i 576i dvije su rezolucije prilagodljive |
|
Izlazni priključci |
BNC Connector, 3- PIN priključni terminalni blok |
Izlazni audio format |
stereo |
|
Potrošnja energije |
9W |
Udaljenost prijenosa |
Manje od ili jednako 100m (molimo vas da koristite visokokvalitetnu žicu) |
|
konvencionalan |
|||
|
Podo s zvukom buke |
-80 db |
Maksimalno izobličenje zvuka |
2.0V |
|
Radna temperatura |
0 stupanj - +50 stupanj |
Relativna vlažnost zraka |
10% - 90% |
|
propusnost |
6,75Gbps |
Standard |
Podržava PAL i NTSC formate |
|
Ostale značajke |
Podržava postavljanje izlaznog formata i vruće uključivanje naredbi |
||
|
Kartica izlaznog signala-VMC-4O-SD |
|||
|
|
|||
|
Izlazni signal |
4-kanalni SDI signal (svaki s jednim izlazom SDI petlje) |
Izlazna razina |
TMDS 2.9V -3. 3V |
|
Izlazni priključci |
BNC konektori |
Izlazna impedancija |
75Ω |
|
Video signal |
SDI, HD-SDI, 3G-SDI |
Potrošnja energije |
15W |
|
Rezolucija |
7 podesivih rezolucija, do 1920 × 1200@60Hz |
||
|
konvencionalan |
|||
|
Dubina boja |
8&10&12bit |
Radna udaljenost |
1080p manje od ili jednako 100m (molimo vas da koristite visokokvalitetnu žicu) |
|
propusnost |
6,75 Gbps |
Maksimalna rezolucija |
1080p@60Hz |
|
Radna temperatura |
0 stupanj - +50 stupanj |
Relativna vlažnost zraka |
10% - 90% |
|
Ostale značajke |
Podržava postavljanje izlaznog formata i vruće uključivanje kroz naredbe |
||
|
Izlazna signalna kartica-vmc -4 o-hv |
|||
|
|
|||
|
Izlazni signal |
2-smjerni HDMI signal (kompatibilan s DVI); 2- način VGA signala; 4-kanalni stereo audio signal |
Potrošnja energije |
8W |
|
Izlazni priključci |
Tip A 19-pin ženski konektor; 15-pin D-tip ženski konektor; 3-priključni terminalni blok |
||
|
Razlučivost |
36 podesivih rezolucija, do 1920 × 1200@60Hz |
||
|
konvencionalan |
|||
|
HDMI priključak: |
|||
|
Dubina boje |
8 bita |
Tipa signala |
HDMI, DVI-D |
|
propusnost |
6,75 Gpbs |
temperatura |
0 stupanj - +50 stupanj |
|
vlažnost |
10% - 90% |
||
|
Audio format |
Ugrađeni zvuk podržava PCM, Dobly Digital, DTS, DTS-HD formati, vanjski zvuk podržava PCM format |
||
|
standard |
Podržava HDMI1.3, kompatibilan s HDCP |
||
|
Uprava EDID i DDC |
Podrška EDID funkcija učenja i DDC komunikacijska funkcija |
||
|
VGA priključak: |
|||
|
Izlazna razina |
{{0}}. 5-2. 0VP-P |
Izlazna impedancija |
75Ω |
|
Vrsta signala |
VGA, YPBPR, C-VIDEO |
||
|
Tip prekidača |
Vertikalni razmak |
Frekvencijski odziv |
20hz -20 k hz |
|
Dobiti |
{0} dB |
Probiranje |
<-50dB@5MHz |
|
Brzina prebacivanja |
200ns (max) |
||
|
Širina pojasa |
YPbPr: 170MHz; C-VIDEO: 150MHz; VGA: 170MHz |
||
|
Video signal |
VGA (RGBHV), YPBPR, S-VIDEO, C-VIDEO |
||
|
drugi |
|||
|
Podržava postavljanje izlaznog formata i vruće uključivanje kroz naredbe |
|||
|
Kartica za pregled signala-VMC-4P-OB |
|||
|
|
|||
|
sučelje |
2 RJ45 priključka |
Mogućnost pregleda |
Može pregledati 4 video izvora istovremeno |
|
Protokoli i standardi |
H.264 Tehnologija kodiranja, standardni RTSP protokol |
Potrošnja energije |
15W |
|
Razlučivost |
Razlučivost svakog kanala video reprodukcije može doseći 720p, a razlučivost pregleda se može mijenjati putem naredbi |
||
|
kontrolirati |
Podrška za kontrolu matrice, podrška funkcija memorije napajanja |
||
|
IP dekoder kartica-vmc -4 i-ip |
|||
|
|
|||
|
sučelje |
2 RJ45 luka |
Sposobnost dekodiranja |
Podržava 4*1080P@60Hz, 8*1080P@30Hz, 16*720P@30Hz dekodiranje |
|
Audio sučelje |
Audio ulaz 1/2/3/4: Rezervirano vanjsko audio sučelje |
Potrošnja energije |
1 3 W |
|
Razlučivost |
Podrška RTSP/RTP/RTPO TCP pristup |
drugi |
S napajanjem memorije |
|
kontrolirati |
Podržava onvif2.6 protokol, podržava identifikaciju onvif uređaja, podržava onvif pristup protoku protokola, podržava onvif PTZ kontrolu |
||
|
HDMI signal 70M HDBASET odašiljač-VHBT-HD -70 t |
|||
|
|
|||
|
Za upotrebu s HDBaSet ulaznom karticom i 4K HDBASET ulaznom karticom |
|||
|
unijeti |
1-način HDMI |
Ulazni priključci |
Upišite A 19-pin ženski konektor |
|
Izlaz |
1 - način HDBaset |
Izlazni priključci |
RJ -45 terminali |
|
Kontrolno sučelje |
1 kanal IR u, 1 kanal IR, 1 dvosmjerni RS232 |
Kontrolne funkcije |
Podržava CEC, IR, RS232 dvosmjerni transparentni prijenos |
|
standard |
U skladu s HDCP2.2 i HDMI1.4 standardima |
Rezolucija |
Podržava do 3840×2160@30Hz |
|
Radna temperatura |
0 ~ 50 stupnjeva |
vlažnost |
10% ~ 90% |
|
Maksimalna potrošnja energije |
14W |
Dimenzije (mm) |
115L x 109W x 16.2H |
|
Udaljenost prijenosa |
1920 × 1080P60Hz Udaljenost prijenosa do 70 metara, 3840 × 2160@30Hz Udaljenost do 40 metara |
||
|
drugo |
Podržava dvosmjernu PoC funkciju i RS232 nadogradnju firmvera |
||
|
HDMI signal 70m HDBaseT prijemnik-VHBT-HD-70R |
|||
|
|
|||
|
Koristite s HDBaseT izlaznom karticom, 4K HDBaseT izlaznom karticom |
|||
|
unijeti |
1 - način HDBaset |
Ulazni priključci |
Upišite a 19- PIN ženski konektor |
|
Izlaz |
1-način HDMI |
Izlazni priključci |
RJ -45 terminali |
|
Kontrolno sučelje |
1 kanal IR u, 1 kanal IR, 1 dvosmjerni RS232 |
Kontrolne funkcije |
Podržava CEC, IR, RS232 dvosmjerni transparentni prijenos |
|
standard |
Sukladan sa standardima HDCP2.2 i HDMI1.4 |
Rezolucija |
Podržava do 3840×2160@30Hz |
|
Radna temperatura |
0~50 stupnjeva |
vlažnost |
10% ~ 90% |
|
Maksimalna potrošnja energije |
14W |
Dimenzije (mm) |
115L x 109W x 16.2H |
|
Udaljenost prijenosa |
1920 × 1080P60Hz Udaljenost prijenosa do 70 metara, 3840 × 2160@30Hz Udaljenost do 40 metara |
||
|
drugo |
Podržava dvosmjernu PoC funkciju i RS232 nadogradnju firmvera |
||
