Pregled

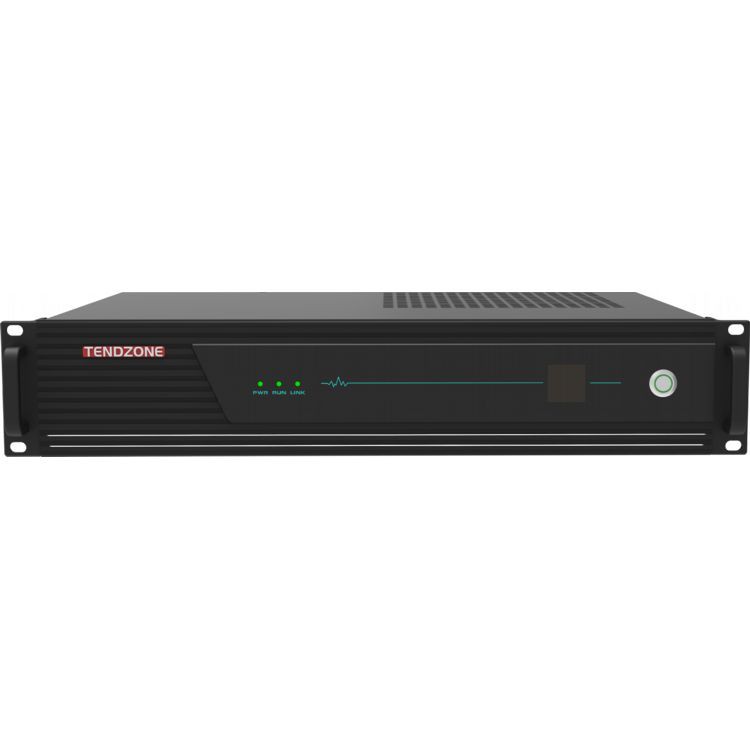

Serija CLIMBER-1009 najnoviji je 12-in-1 višenamjenski terminalski host tvrtke TENDZONE, izgrađen na godinama iskustva integriranog razvoja proizvoda. Ovo napredno rješenje kombinira najnovije TENDZONE audio algoritme, video kodeke, centraliziranu kontrolu, obradu medija, komunikaciju na daljinu i druge tehnologije. Pokretan domaćim jezgrenim procesorima, CLIMBER-1009 je multifunkcionalni integrirani uređaj sljedeće generacije optimiziran za ugrađene sustave.
Dizajniran imajući na umu fleksibilnost, ovaj proizvod ima dizajn plug-in kartice za prilagođavanje različitim potrebama specifičnim za scenarij. Integrira niz funkcija uključujući udaljene video konferencije, lokalno snimanje i emitiranje, audio pojačanje, prebacivanje video matrice, kontrolu perifernog okruženja, centralizirani objedinjeni dodir, distribuirane ulazne i izlazne kodeke, IPC pristup, POE gigabitni prekidač i više. CLIMBER-1009 je idealan za primjenu u multimedijskim konferencijskim sobama, pametnim učionicama, predavaonicama, višenamjenskim dvoranama, mobilnim zapovjednim i dispečerskim centrima i drugim okruženjima.
Ovaj 12-in-1 višenamjenski terminalski host podržava različite operacije kao što su lokalni i udaljeni sastanci, daljinski prijenos uživo, obuka, nadzor, podučavanje i mobilna naredba. Nudi besprijekornu integraciju s raznim audio-vizualnim i ekološkim periferijama, omogućujući inteligentan i učinkovit rad. Može se konfigurirati kao hiperkonvergentni sve-u-jednom uređaj s ugrađenim OPS računalom, bežičnom projekcijom ekrana i bežičnim mikrofonskim modulima, nudeći sveobuhvatno rješenje koje štedi prostor i pojednostavljuje interakciju korisnika.
S novom generacijom čipova za obradu medija, CLIMBER-1009 pruža moćne performanse i podržava H.265 4K@60fps video kodek, poboljšavajući kvalitetu slike i zvuka za vrhunski HD doživljaj. Dodatno, sadrži značajna poboljšanja u kompatibilnosti, mrežnoj prilagodljivosti, upravljanju kašnjenjem, sprječavanju gubitka paketa, rukovanju s više zaslona i istovremenom višenamjenskom obradom, što ga čini optimalnim rješenjem za vladu, poduzeća, javnu sigurnost, obrazovanje, medicinu i drugim sektorima.
Značajke
OPS računalo:
- Ugrađeno OPS računalo, zadovoljava uredske zahtjeve i može instalirati uredski softver, kao što je Tencent Meeting, za video konferencije temeljene na softveru. (Može se prilagoditi s domaćim OPS-om prema specifičnim potrebama).
Pametna centralizirana kontrola:
- Integrirano upravljanje multimedijskom opremom putem konferencijskog tableta, omogućava jedinstveno upravljanje audio i videom, video konferencijama, snimanjem, emitiranjem i periferijama trećih strana.
- Podržava uobičajena središnja kontrolna sučelja kao što je RS232/485/IR/IO/relej za jednostavnu integraciju s drugim uređajima.
- Podržava ZigBee IoT protokol za dodatne mogućnosti kontrole.
- Dvosmjerna kontrola preko jedne serijske veze za pojednostavljeno upravljanje sustavom.
- Kombinira ožičenu kontrolu s bežičnom IoT kontrolom kako bi se osigurao stabilan rad i spriječio smetnje.
4K video matrica visoke razlučivosti:
- 4-in-6-out 4K60 HD bešavna video matrica s punom fleksibilnošću za više konfiguracija zaslona.
- Podržava različite scenarije kao što su multimedijske konferencijske sobe, multimedijske učionice i zapovjedni centri.
- Omogućuje lokalnu centraliziranu kontrolu, prikaz, zvučno pojačanje i druge zahtjeve.
- Podržava tehnologiju kodeka multimedijskog informacijskog distribuiranog interaktivnog sustava (MIDIS), koja funkcionira kao distribuirano ulazno/izlazno sučelje.
Digitalni audio procesor:
- 8- u -4- izlazi s potpunim audio sučeljem, uključujući ugrađeni mrežni audio i HDMI audio podršku.
- Integrirani audio algoritam 5A koji smanjuje odjek i buku, idealan za okruženje učionice i konferencijske sobe.
- Ugrađeno digitalno pojačalo s 2 × 100 W ocijenjenom snagom za jasne, snažne audio performanse.
Videokonferencije:
- Lokalna funkcionalnost snimanja i reprodukcije za video konferencije.
- Podržava udaljene interaktivne SIP pozive, omogućujući dvosmjernu audio i video komunikaciju za daljinsku suradnju.
- Izborna interaktivna autorizacija više strana za besprijekornu integraciju s platformama za videokonferencije trećih strana, podržavajući standardne protokole.
Bežični mikrofon:
- Domaćin UHF prijemnika, podrška bežičnim ručnim pristupom mikrofonu, za lokalno pojačanje zvuka, snimku konferencije, pojačanje govora video konferencije;
Bežična projekcija ekrana:
- Podržite bežično prikaz radne slike prijenosnog uređaja, pametnog telefona ili tableta na zaslon pomoću malog klijenta za projekciju dongle ili zaslona.
Poe mrežni prekidač:
- Podržava IPC napajanje, sliku i kontrolu preko jednog kabela, pojednostavljujući ožičenje i instalaciju.
- TCP/UDP mrežna kontrola za uređaje treće strane, poboljšavajući integraciju sustava.
- Pruža dokumentaciju API sučelja za prilagođene integracije.
Lokalno snimanje i reprodukcija:
- Podržava lokalno snimanje od 4 do 6 video struja, omogućavajući jednostavnu pohranu i pristup videozapisu.
- Idealno za sastanak snimanja, emitiranje događaja uživo i treninge.
Ulazno/izlazno sučelje:
- Podržava integraciju s multimedijskim distribuiranim interaktivnim sustavima za distribuirano zakazivanje i naredbu.
- Pruža više I/O opcija za fleksibilno povezivanje i upravljanje sustavom.
IPC pristup:
- Podržava do 16 IPC video ulaza, uz mogućnost rukovanja lokalnim izlazom i snimanjem.
- Idealno za okruženja koja zahtijevaju integraciju video nadzora i praćenja.
Stabilan i pouzdan:
- Izgrađen na ugrađenom Linux sustavu, osigurava otpornost na viruse i osigurava sigurno radno okruženje.
- Dizajn strukture nosača za kontinuirani rad 24/7, čineći sustav vrlo pouzdanim i prikladnim za primjenu kritičnih misija.
- Uređaj se može instalirati u standardni ormar ili koristiti neovisno, nudeći fleksibilne mogućnosti instalacije.
- LCD na prednjoj ploči za jednostavno praćenje i ažuriranje statusa.
- Dvostruke sklopke napajanja (tvrda snaga i mekana snaga) za besprijekoran rad i sustav pripravnosti/buđenje.
Slika na stražnjoj ploči:
(1) OPS računalo ( 2 ) Prekidač napajanja glavnog računala (3) Napajanje glavnog računala ( 4 ) Gigabitni Ethernet priključci * 6 (od kojih su 4 POE) ( 5 ) IR infracrveno sučelje * 2 ( 6 ) RS-232/485 sučelje * 3 + RS-232/485 port za otklanjanje pogrešaka * 1 ( 7 ) ELAY kontrolni port * 2 ( napon i struja: 12V/ne više od 1A) (8) I/O sučelje*2 (napon i struja: 12V/ne više od 1A) (9) USB Type-A *2, USB Type-B*1 (10) HDMI izlazni priključak * 6 ( 1 1 ) HDMI ulazni priključak *4 ( 1 2 ) Priključak pojačala 100W@8 ohm * 2 para ( 13 ) L/D Phoenix terminal stereo izlaz * 2 (ukupno 4 neovisna audio izlaza) (14) MIC/LINE ulazni priključak * 8 (15) CAST bežična projekcija (16) UHF bežični govorni modul
Popularni tagovi: dvanaest-u-jedan integrirani procesor, Kina dvanaest-u-jedan integrirani procesor proizvođači, dobavljači, tvornica
TEHNIČKI PODACI
|
projekt |
Tehnički podaci |
|
Siguran i stabilan |
Usvajanje arhitekture sustava industrijskog razreda, razvijenu na temelju Linux sustava, virus bez virusa |
|
Sučelje podataka |
2 USB Type-A, 1 USB tip-B |
|
Mrežna kamera |
12 lokalnih mrežnih kamera, 4 mrežne prosljeđujuće |
|
Video kodek |
Do 4 kanala 1080P60 kodiranja, do 4 kanala 1080P@60 dekodiranja ili 8 kanala 1080P@30 kodiranja i 8 kanala 1080P@30 dekodiranja; |
|
Audio i video protokol |
Audio podržava G.711, G.722, G722.1, G722.1C, AAC i podržava dekodiranje tokova audio koda Video podržava H.264HP, MP, BP, H265MP |
|
Zaslon |
Ugrađena funkcija dijeljenja videozapisa, koja može realizirati sintezu s jednim zaslonom/slikovnicom/slikovnicom-slika-prekrivanje podnaslova, prekrivanje naziva terminala i logotip stanice u dvostrukom, dvostruko, tri, četiri, pet, šest, Sedam, osam, devet, deset, trinaest i šesnaest podijeljenih ekrana |
|
upravljačka ploča |
Podržava razne upravljačke ploče, opcionalno 10. 1- inčni ožičeni Android dodirni zaslon (Standardni bez zidnog nosača, bez podrške za POE), 10. 1- Inch mrežni zaslon za dodir, 10. {5. }} inčni mrežni zaslon osjetljivog na dodir (standardno sa zidnim donjim okvirom) |
|
Stopa kodeka |
Maksimalno 16 kanala 1080P kodeka, 512Kbps~16Mbps po kanalu |
|
Audio ulaz |
8- način Phoenix terminalnog ulaza (podržava 48V Phantom Power ulaz ili redak u linearnom ulazu), 4 - način HDMI ugrađeni audio ulaz, 1- način na koji se pušta audio ulaz, 1- Bežična projekcija audio ulaz (neobavezno), 1- Način audio ulaz bežičnog govornog modula (neobavezno) |
|
Audio izlaz |
4- Way Out Out Audio izlaz (ili 2 para L/R Phoenix terminalnog stereo izlaza), 2- Way 100W@8 ohm digitalno pojačalo izlaz (ili 2- Way 150W@4 Ohm Digital Izlaz pojačala), 2 - način HDMI ugrađeni audio izlaz; Podrška za podešavanje glasnoće, zvuk podržava sinkronizaciju i miješanje. HDMI OUT1 podržava pojačavanje svih audio ulaza, HDMI OUT2 ~ HDMI OUT6 SAMO PODRUČNA MREŽA RSTP STREAM AUDIO AMPLIFIFIKACIJA. |
|
Video ulaz |
4 HDMI ulazna sučelja, 16 IP ulaza za mrežne kamere; HDMI IN1 i HDMI IN3 podržavaju ulaz s maksimalnom rezolucijom od 4K30, a HDMI IN2 i HDMI IN4 podržavaju ulaz s maksimalnom rezolucijom od 1920*1080@60; |
|
Video izlaz |
1) 6- kanalno HDMI izlazno sučelje, od čega su HDMI OUT2~HDMI OUT6 homologni izlazi signala; HDMI OUT1 podržava maksimalnu razlučivost od 4K30 izlaza, a HDMI OUT2~HDMI OUT6 podržava maksimalnu razlučivost od 1920*1080@60 izlaza; 2) Kada ugrađeno OPS računalo otvori Tencent sastanak (ako je kamera spojena na HDMI IN), ugrađeni OPS računalni zaslon može izlaziti samo iz HDMI OUT1, a HDMI OUT2~6 može prikazati samo zaslon kamera spojena na HDMI IN; 3) Kada ugrađeni OPS otvori Tencent sastanak (kada je samo jedna USB kamera izravno spojena na USB priključak OPS-a kao zbirka Tencent kamera za sastanke), ugrađeni OPS zaslon računala može se emitirati iz HDMI OUT1~ 6; 4) Kada sastanak Tencent nije u tijeku, izlaz HDMI OUT1 i HDMI OUT2 ~ 6 može se odabrati iz projekcije bežičnog zaslona, ugrađenog OPS računala i HDMI in1 ~ 4; |
|
Obrada zvuka |
Podržava automatsko poništavanje odjeka (AEC), automatsku kontrolu pojačanja (AGC), automatsko poništavanje/suzbijanje buke (ANC /ANS), automatsko poništavanje povratne sprege (AFC), matricu miješanja (AM), kompenzaciju gubitka paketa (PLC) |
|
Video obrada |
Podržava prilagodbu rezolucije video rezolucije, prebacivanje, raspodjelu, cijepanje zaslona, pomicanje zaslona prekrivanja podnaslova, prekrivanje naziva terminala, prikaz logotipa stanice i podešavanje parametra slike; podnaslov i terminal naziv prekrivanje preklapanja Podrška proizvoljno podešavanje položaja; Logotip stanice podržava gornju lijevu, gornju desnu, donju lijevu i donju podešavanje desnog položaja i podržava podešavanje zaslona prozirnosti; |
|
Komunikacijski protokol |
SIP, BFCP dual stream, H.323, H.239, E.164, H.245, NAT, H.225, Q.931, RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS; |
|
Mrežno sučelje |
1 luka Wan, 5 LAN luka; ili postavite 6 mrežnih priključaka koji će biti u potpunosti povezani; 4 mrežnih priključaka podržavaju napajanje POE -a; Napomena: Ako se trebate povezati s prekidačem treće strane, preporučujemo vam da koristite mrežni priključak koji ne podržava POE za povezivanje s PoE prekidačem druge strane kako biste osigurali da jedan od mrežnih porta ne osigurava vanjsku Poe Power . Pokušajte se ne povezati izravno jedni s drugima pomoću POE sučelja. |
|
Funkcija miješanja |
Također podržava lokalni audio, HDMI ugrađeni audio i udaljeni audio RTSP mrežni pristupi koji ulaze u mikser i mogu dinamički odabrati miješanje; Također podržava ugrađeni audio unos OPS-a, ugrađeni bežični projekcijski audio ulaz (opcionalno) i ugrađeni bežični modul audio ulaz (opcionalno) unos miksera; |
|
Centralna kontrola |
Jedan dodir Central Control: Switch System, podešavanje volumena izlaza, izvor prekidača, kontrola kamere, snimanje i emitiranje upravljanja, daljinski poziv, kontrola okoliša itd. Podržava osiguravanje 12V napajanja upravljačkoj ploči putem relejskog priključka; |
|
Sučelje kontrole okoliša |
3- način RS -232}/485 sučelje, 1*rs232/rs485 debug, 2- relej, 2- način I/o, 2- način IR |
|
videokonferencija |
Podržava H.323 videokonferencijske pozive od točke do točke i slanje pomoćnog toka; Podržava SIP videokonferencijske pozive od točke do točke i slanje pomoćnog toka; Jedan stroj podržava maksimalno 6-party konferencije (putem SIP protokola), podržava stvaranje više predložaka konferencija, podržava zakazane konferencije i automatski saziva konferencije prema zakazanom vremenu; možete pozvati nove terminale da se pridruže konferenciji tijekom konferencije ili izbaciti terminal iz konferencije; možete isključiti/uključiti zvuk bilo kojeg mjesta ili isključiti/uključiti zvuk svih mjesta jednim klikom; Kada koristite protokol H.323, podržana je registracija GK -a i pozivi se mogu obavljati kratkim brojevima; Kada koristite SIP protokol, podržana je SIP registracija i pozivi se mogu obavljati kratkim brojevima; |
|
Push stream |
Podržite streaming na najmanje 8 različitih platformi za streaming uživo u isto vrijeme |
|
Funkcija streaminga uživo |
Podržava do 10- kanala multicast, emitiranje uživo i na zahtjev |
|
Funkcija snimanja |
Podržavi se koriste kao distribucijski terminal i klijent za snimanje i emitiranje, s maksimalno 4 lokalna streama za snimanje (ili snimanje 1 4 k slika), format datoteke za snimanje i emitiranje je MP4, podržava automatsko kopiranje USB flash pogona, Prisilna nadogradnja USB flash pogonskog sustava i obnavljanje početne konfiguracije, podržava upravljanje sadržajem datoteka za snimanje (preuzimanje/izvoz/uređivanje/brisanje) |
|
Interni tvrdi disk |
Standardni tvrdi disk od 35-inča od 2TB za nadzor, može se proširiti na tvrdi disk od 12TB putem USB-a |
|
Mrežna komunikacija |
Podrška 4 - Miješanje i reprodukcija kanala, podrška mreža za spavanje i buđenje, prekidač sustava s jednim dodirom |
|
Funkcija održavanja |
Podržava upravljanje web sučeljem, pruža brzu konfiguraciju portova uređaja, podržava izmjenu lozinke za web port, modifikaciju IP adresa, resetiranje tvornice, nadogradnju softvera, svjetlo pokazatelja, infracrveno učenje, upravljanje zapisnicima, uklanjanje pogrešaka u serijskom priključku, daljinsko uklanjanje pogrešaka, daljinsko djelovanje i upravljanje održavanjem |
|
Ugrađeni OPS računalni modul |
1) OPS računalo (Windows verzija) modul, standardna konfiguracija integrirana OPS 11. generacija računala, 16G memorija, 512G tvrdi disk, instalirano s profesionalnim operativnim sustavom Windows 11; 2) Funkcija konferencije Tencent može se instalirati, podržavajući upotrebu vanjskih video i audio signala kao kamere i mikrofon konferencije Tencent. Istodobno, video sučelje Tencent Conference može se izvesti putem lokalnog sučelja HDMI OUT1 i pojačano kroz lokalno audio sučelje; 3) HDMI OUT2 sučelje koristi se kao jedini izvor akvizicije za video ulaz Tencent Conference; |
|
Funkcija bežične projekcije zaslona |
1) Opcijski modul projekcije bežičnog zaslona podržava bežični prijenos rasnih računala prijenosnog terminalnog računala/mobilnog telefona/jastuka do hiper-konvergiranih oblačnih čvorova putem bežičnog projekcijskog odašiljača ili klijenta projekcije zaslona, te izlaz putem lokalnog HDMI Out sučelja za realizaciju bežičnog dijeljenja funkcije poput dijeljenja slika/prezentacije/video datoteka/ureda suradnja; 2) USB1 koristi se za uparivanje s odašiljačem projekcije bežičnog zaslona; USB2 se koristi za nadogradnju softverske verzije modula za primanje bežičnog zaslona; 3) Antena modula bežičnog prijamnika može se produžiti do stropa konferencijske sobe kako bi se poboljšao signal prijema bežičnog projekcijskog platna; |
|
Ugrađeni modul bežičnog govora |
Opcijski modul za bežični mikrofon/ovratnik/modul slušalica, koji podržava uparivanje s hiper-konvergiranim oblačnim čvorovima kao izvoru zvuka za lokalno pojačanje zvuka, lokalno snimanje i emitiranje konferencije i pojačanje govora video konferencije; UHF modul za primanje bežičnog govora podržava 2 mikrofona koji govore istovremeno; |
|
Montaža |
2 U Telecom Standardna instalacija ormara, preporučuje se instalirati ga blizu periferne opreme za smanjenje radnog opterećenja ožičenja |
|
Veličina uređaja |
Veličina proizvoda: širina*visina*dubina 436,8mm*89mm*320mm |
|
Ulazni napon i struja |
AC100 ~ 240V/50 ~ 60Hz |
|
Potrošnja energije uređaja |
Bez izlaza vanjskih zvučnika i uređaja s napajanjem PoE: Tipična potrošnja energije Kada su spojena dva vanjska zvučnika i vanjski uređaj s POE napajanjem: Potrošnja energije pri punom opterećenju |
|
Težina opreme |
Neto težina cijelog stroja je 9,3KG, a ukupna težina sa pakiranjem je 12KG |
|
Radna temperatura |
0~45 stupnjeva radi |
|
Visina vlage |
10% do 90%, visina manja od ili jednaka 5000 metara |
80W
350 W
