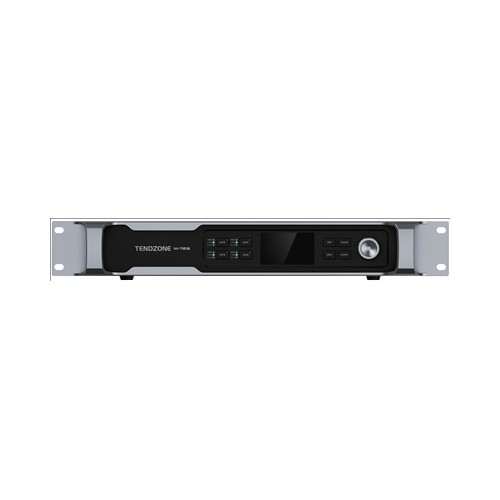

Sažetak RUBY T24
M-7216 je AI platforma za obradu zvuka nove generacije otvorene arhitekture koja integrira analogni zvuk, Dante mrežni audio, VaiLink mrežni audio i UAC digitalni audio. Omogućuje funkcionalnosti kao što su povezivanje, miješanje, usmjeravanje, opća i AI obrada te izlaz za različite vrste signala. Ova platforma za obradu usmjerena je na mogućnost digitalnog mrežnog audio pristupa, što je čini vrhunskim rješenjem za aplikacije u konferencijskim sobama, multifunkcionalnim dvoranama i distribuiranim mrežnim audio sustavima u zapovjednim centrima, sveučilištima, stadionima itd.
Značajke proizvoda
Pristup audio digitalne mreže: Podržava distribuirane mrežne audio aplikacije, poboljšanje integracije audio sustava na različitim platformama.
AI audio obrada :AI algoritmi visoke vjernosti,Ai- dereverberation, ai-noise otkazivanje, AI-AGC
Otvorena arhitektura Platforma audio dizajnera:
Upotrebom integriranih alata Audio Designera, operacije povlačenja i ispuštanja softverskog modula, prilagođene topologije obrade zvuka i logike upravljanja. Izgradite i vizualizirajte tijekove obrade signala,
Dizajniran za inženjere s potpuno operativnim sučeljem.
Prilagodljivi elementi, stilovi i metode interakcije.
Podrška za definiranje početne stranice sučelja, skok na stranicu, stvaranje više kontrola, promjena lokacije i veličine kontrole. jedno sučelje može podržavati više stranica
Dinamičke kontrole: Podržava dinamičku modifikaciju kontrolnih svojstava tijekom rada.
Sveobuhvatni audio kanali:8 balansiranih mikrofonskih/linijskih ulaza, 8 analognih linijskih izlaza, 2x2 UAC audio kanala i robusni ugrađeni moduli za obradu zvuka i logičku obradu.
Napredni mrežni audio kanali:Sa 128 (64x64) suvišnih audio kanala Dante Network i 16 (8x8) vailink mrežnih audio kanala osigurava visokokvalitetni audio prijenos.
Otvorite kontrolni protokol: može se kontrolirati i upravljati preko mreže, RS232 serijski port
PoE+ umrežavanje: Ugraditi 4 Poe+ mrežna sučelja izravno za napajanje i upravljanje 4 AOIP (Audio Over IP) uređaja.
A1D stropni matrični mikrofon: Ugrađeni alati za dizajn i simulaciju matrice A1D matrice
Unaprijed postavljene postavke: Pohranite do 1000 unaprijed postavljenih postavki za brzo pozivanje i postavljanje kako biste osigurali učinkovit rad.
Potvrda
Ce
Ce
ISO
ISO

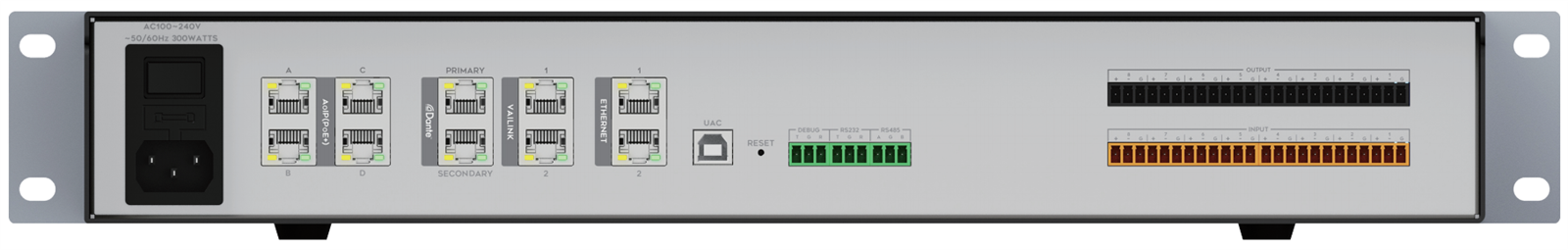

Stražnja ploča
Popularni tagovi: otvorena arhitektura ai dsp, Kina otvorena arhitektura ai dsp proizvođači, dobavljači, tvornica
TEHNIČKI PODACI
|
Opći izvedba |
||
|
Jezgra za obradu |
ADSP -21593}/ DUAL-CORE DSP+ARM/ {64- Bit 1,8G 6- Core Procesor/ ugrađeni NPU AI Neural Network Acceleration/ Računališta do 2.8T do 2.8T |
|
|
Unaprijed postavljeni brojevi |
1000 |
|
|
Brzina uzorkovanja |
48 kHz, 24 bita |
|
|
Frekvencijski odziv (A/D/A) |
20Hz-20kHz (±0,2dB) |
|
|
Dinamički raspon (A/D/A) |
>110dB, A-ponderirano (20Hz-20kHz@0dB pojačanje) |
|
|
Ekvivalentni ulazni šum |
Manje od ili jednako -125dBu |
|
|
THD |
Manje od ili jednako 0.005%@1kHz |
|
|
Izolacija kanala |
Manje od ili jednako -105dB@+20dBu,1kHz |
|
|
Latencija (A/D/A) |
5,8 mS, ulazi usmjereni na izlaze |
|
|
Preslušavanje |
Manje od ili jednako -105dB@+20dBu,1kHz |
|
|
Omjer S/N |
>110 dB |
|
|
Audio ulaz/Izlaz |
||
|
Priključak |
3,81 mm terminalni blokovi |
|
|
Broj analognih kanala |
8 balansiranih ulaza za mikrofon/linije, 8 analognih linijskih izlaza |
|
|
Broj Danteovih kanala |
64 x 64 |
|
|
Fantomska snaga |
DC 48V,10mA |
|
|
Ulazna impedancija |
2KΩ ravnoteža |
|
|
Izlazna impedancija |
200Ω ravnoteža |
|
|
Maksimalna ulazna razina |
20dbu |
|
|
Maksimalna izlazna razina |
20 dBu |
|
|
Maksimalni ulaz |
40db |
|
|
Maksimalni izlaz |
NA |
|
|
Prednja ploča |
||
|
Svjetlo indikatora |
Snaga/RUN/LINK |
|
|
Zaslon |
1.8 "LCD zaslon u boji prikazuje naziv uređaja, IP adresu, razinu unosa/izlaza i status isključenja, trenutna scena, verzija softvera |
|
|
Odaberite gumb |
Gumb za okretanje |
|
|
Stražnja ploča |
||
|
UAC (USB dvosmjerni zvuk) |
2x2 zvučna kartica, brzina uzorkovanja 48KHz, 16bit, vrsta sučelja USB-B, protokol prijenosa podataka usb2. 0; |
|
|
USB |
Vrsta sučelja je USB-A, a protokol za prijenos podataka je USB2.0. Podržava snimanje i reprodukciju, može reproducirati MP3/WAV format audio datoteka, podržava FAT32 format U disk, format datoteke za snimanje WAV |
|
|
Dante OSNOVNI&SREDNJI |
/ |
2X1000MRJ-45; 16x16; suvišnost podrške, način prebacivanja; |
|
RS232 |
4pin 3.81 Phoenix terminal |
|
|
GPIO |
8ch, prilagođeni ulaz i izlaz, 12pin 3.81 Phoenix terminal |
|
|
LAN (TCP/IP mrežni port) |
2 X Ethernet 10/100/1000MB RJ45 4 x Poe+ |
|
|
Električni i fizički parametri |
||
|
Napajanje |
AC100-240V 10%,50/60Hz |
|
|
Potrošnja energije |
200W |
|
|
Radna temperatura |
0 stupanj -45 stupanj |
|
|
Relativna vlaga |
30%-70％R.H. |
|
|
Dimenzija |
1,5U, 483*340*66 mm |
|
|
Veličina paketa |
570 mm x 410 mm x 135 mm |
|
