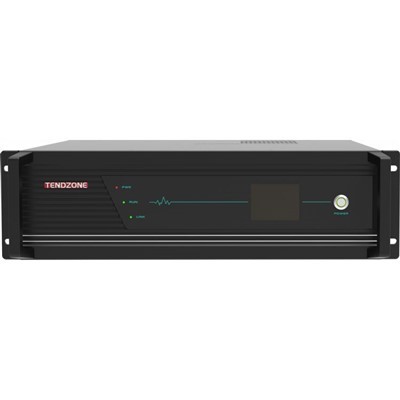

TENDZONE VHM -0203 D Video Wall Controller nova je generacija opreme za inteligentnu obradu slike koju je naša tvrtka koja je nedavno pokrenula. Čisti hardverski arhitektura FPGA dizajnerske arhitekture podržava prikaz vijuganja, superpozicije i roaming zaslona višekanalnih punih HD signala; Ne može prikazati samo dinamičnu sliku na više zaslona, već i prikazati više dinamičnih slika na jednom zaslonu kako bi se postigla funkcija spajanja s više prozora; Slika ima ultra nisku kašnjenje, nema diskretizacije i nema gubitka okvira, postižući savršenu prezentaciju slike.
Posebno je dizajniran za prigode koje zahtijevaju visokokvalitetni prikaz više video slika, a prikladan je za razne industrije kao što su nadzor sigurnosti, vojno zapovjedništvo, obrazovanje i istraživanje, vladine agencije, objavljivanje informacija, oglašavajući mediji, izložbe, prodaja kućnih uređaja, Nastupi i zabava itd.
Značajke
- Potpuna hardverska FPGA arhitektura, modularni dizajn, hibridna plug-in struktura, bez ugrađenog operativnog sustava i izvrsne performanse obrade slike;
- Podržava besprijekorno unakrsno prebacivanje, bez crnog zaslona, zaglavljenog zaslona, podrhtavanja, kidanja itd. tijekom procesa prebacivanja;
- Podrška LCD -u i LED spajanje velikog zaslona;
- Podržite višestruki ulaz formata signala, 4K@60Hz hdmi/dp ulaz, 4K@30Hz hdmi, 4K@30Hz DP, 2k@60Hz Hdmi, DVI, VGA, CVBS, SDI;
- Podržava izlaz u bilo kojoj razlučivosti. 4K izlazna kartica podržava maksimalnu razlučivost od 4096x2160@30, najviše 4096 piksela i najviše 3840 piksela. 2K izlazna kartica podržava maksimalnu razlučivost od 1920x1200@60, najviše 2560 piksela i najviše 1920 piksela.
- Način upravljanja: Web, RS232 serijski port i LAN priključak;
- Naredbe serijskog porta mogu realizirati pozivanje scene, spremanje scene, ciklus scene, prebacivanje signala, postavljanje upita i IP-a itd.
- Podržava izvor ulaznog signala OSD funkciju prilagođenog prikaza znakova, možete postaviti font znakova, veličinu, boju, prozirnost, položaj itd.
- Podržava WEB kontrolu, podržava računala, mobilne telefone, tablete i druge uređaje za kontrolu sustava i kompatibilan je s više preglednika. Putem WEB korisničkog sučelja može se realizirati otkrivanje veze signalne ploče, prebacivanje signala, pozivanje scene, spremanje scene, anketiranje scene, online upravljanje nadogradnjom, vraćanje na tvorničke postavke itd. (napredna kontrolna kartica);
- Podržava pretpregled ulaznog izvora signala i prikaz eho slike na velikom ekranu (napredna kontrolna kartica);
- Podržava prikaz pomicanja titlova i prikaz pozadinske karte ultra visoke razlučivosti (napredna kontrolna kartica);
- Podržava otkrivanje svih ulaznih signala u stvarnom vremenu, što korisnicima olakšava promatranje i otkrivanje statusa pristupa ulaznih signala;
- Podržava proizvoljno otvaranje prozora, prekrivanje, lutanje, cijepanje, zumiranje, istezanje i rezanje slika;
- Podržava prikaz slike u slici, prikaz preklapanja slike, višestruki prikaz jednog zaslona i funkcije spajanja velikog zaslona;
- Postavke sloja i postavke imovine prozora prekrivanja mogu se realizirati putem računalnog softvera Host;
- Izlazni zaslon podržava do 8 prozora na jednom zaslonu;
- Jedan izvor unosa podržava proizvoljne prozore;
- Ulazne i izlazne ploče podržavaju vruću zamjenu;
- Podrška za spremanje scene, pozivanje scene, pregled scene i ispitivanje scene;
- Podržati uvoz i izvoz konfiguracije spajanja;
- Podržava obrezivanje i prikaz bilo kojeg položaja izvora signala, a isti signal može podržati četiri usjeva;
- Podrška unaprijed postavljenom načinu otvaranja prozora i fleksibilnog poziva;
- Podržava online nadogradnju cijelog stroja, olakšavajući održavanje i remont.
Popularni tagovi: Hibridni modularni video zidni kontroler, Kina hibridni modularni video zidni kontroler Proizvođači, dobavljači, tvornica
TEHNIČKI PODACI
|
Opći izvedba |
|
|
Specifikacije šasije |
2 U |
|
Utor za ulaznu karticu |
2 |
|
Utor za izlaznu karticu |
3 |
|
Maksimalan broj ulaznih kanala |
8 - način |
|
Maksimalni broj izlaznih kanala |
Ruta 12 |
|
Ulazna rezolucija |
Podržana najviša rezolucija je 3840 × 2160@ 60Hz |
|
Izlazna rezolucija |
Maksimalna podržana rezolucija 4096X2160@30 Hz |
|
Broj prozora |
Jedan zaslon podržava do 8 ekrana |
|
Ulazni |
|
|
1 HDMI/1 DP (Odaberi jedan) |
Podrška HDMI 2. 0, podrška DP1.2, kompatibilno s HDCP -om, rezolucija podržava 4096*2160@60Hz i 3840*2160@60Hz |
|
2-kanal DP |
Podrška DP1.1, rezolucija podržava 4096*2160@30Hz i 3840x2160@30 , |
|
2-kanal HDMI |
Podržava HDMI 1.4, kompatibilan s HDCP, rezolucija podržava 4096*2160@30Hz i 3840*2160@30Hz |
|
4- kanal hdmi |
Podržava HDMI 1.3, kompatibilan s HDCP, podržava rezoluciju 1920 x 1200 @60Hz |
|
4- kanal DVI |
DVI je kompatibilan s HDMI-jem, podržava HDCP standard i podržava razlučivost od 1920 x 1200 @60Hz , |
|
4- kanal vga |
VGA signalni standard, rezolucija podržava 1920x1080p @60Hz , |
|
4- kanal SDI |
Kompatibilno s HD-SDI, 3G SDI, SD I, Rezolucija podržava 1920x1080p @60Hz |
|
4-CVBS kanala |
CVBS format signala, rezolucija podržava PAL: 720x576I, NTSC: 720x480I |
|
Osnovna kontrolna kartica |
Podržite lokalnu kontrolu logike, 232 kontrolu, poput otvaranja prozora, roaminga, itd. 2. Podrška RS232 Brzi središnji kontrolu 3. Podrška RS232 kontrola petlje |
|
Napredna upravljačka kartica |
Osnovna karta, titlovi, odjek (8 kanala), pregled, web funkcije u jednoj, uključujući funkciju upravljačke kartice bazne verzije |
|
Izlaz |
|
|
DVI |
DVI je kompatibilan s HDMI, s maksimalnom rezolucijom 1920x1200 @60Hz , podrška 1920 × 1200@60Hz |
|
HDMI |
Kompatibilan s HDMI, DVI-D, podržava HDMI 1.3, razlučivost do 1920x1200 @60Hz , Rezolucija podržava HDMI 1.3 , podrška 1920 × 1200@60Hz |
|
4k HDMI |
Format video signala podržava HDMI 1.4, a maksimalna rezolucija podržava 4096x2160@30Hz |
|
Other |
|
|
Struktura šasije |
2 utora za ulazne kanale, 3 utora za izlazne kanale |
|
Veličina šasije (MM) |
436.6 ( W ) x 88.0 ( H ) x 320 ( D ) |
|
Težina (kg) |
5.8 |
|
Potrošnja energije (W) |
2 5 |
|
napajanje |
Dvostruko napajanje, 100V~240V AC, 50/60Hz |
|
Kontrolirati |
|
|
RS232 kontrola |
DB9 sučelje serijskog porta |
|
TCP/IP kontrola |
Sukladan s TCP/IP protokolom |
|
Hdmi2. 0 ulazna kartica - vmh -1 i -hd -4 k |
|
|
|
Podrška HDMI2. 0, kompatibilno s HDCP -om, Podrška DP1.2 |
|
Maksimalna ulazna rezolucija 3840X2160 @60Hz |
|
Jedan ulazni signal podržava proizvoljnu vijugalu |
|
Podrška funkcija preklapanja znakova signala signala |
|
S ugrađenom EDID tehnologijom upravljanja, podržava DDC kontrolu |
|
S funkcijom uštede nakon isključivanja |
|
DUAL 4K DP ulazna kartica-vmh -2 i-dp -4 k |
|
|
|
Podrška DP1.1, kompatibilno s HDCP |
|
Maksimalna ulazna razlučivost 3840x2160 @ 30Hz |
|
Jedan ulazni signal podržava proizvoljne prozore |
|
Podrška funkcija preklapanja znakova signala signala |
|
Uz ugrađenu tehnologiju upravljanja EDID -om, podržite DDC kontrolu |
|
S funkcijom uštede nakon isključivanja |
|
DUAL 4K HDMI ulazna kartica-vmh -2 i-hd -4 k |
|
|
|
Podržite HDMI, DVI-D signalne formate, Podrška HDMI standardima, kompatibilno s HDCP-om |
|
Maksimalna ulazna rezolucija 3840X2160 @ 30Hz |
|
Jedan ulazni signal podržava proizvoljnu vijugalu |
|
Podržava funkciju preklapanja znakova ulaznog signala |
|
S ugrađenom EDID tehnologijom upravljanja, podržava DDC kontrolu |
|
S funkcijom uštede nakon isključivanja |
|
Četverokanalna HDMI ulazna kartica-VMH-4I-HD |
|
|
|
Podržava HDMI, DVI-D formate signala, podržava HDMI standarde, kompatibilan s HDCP |
|
Maksimalna ulazna rezolucija 1920x1200 @60Hz |
|
Jedan ulazni signal podržava proizvoljnu vijugalu |
|
Podržava funkciju preklapanja znakova ulaznog signala |
|
Uz ugrađenu tehnologiju upravljanja EDID -om, podržite DDC kontrolu |
|
S funkcijom uštede nakon isključivanja |
|
Quad dvi ulazna kartica-vmh -4 i-dv |
|
|
|
Podržava HDMI, DVI-D formate signala, podržava HDMI1.3, kompatibilan s HDCP |
|
Maksimalna ulazna rezolucija 1920x1200 @60Hz |
|
Jedan ulazni signal podržava proizvoljnu vijugalu |
|
Podrška funkcija preklapanja znakova signala signala |
|
Uz ugrađenu tehnologiju upravljanja EDID -om, podržite DDC kontrolu |
|
S funkcijom uštede napajanja |
|

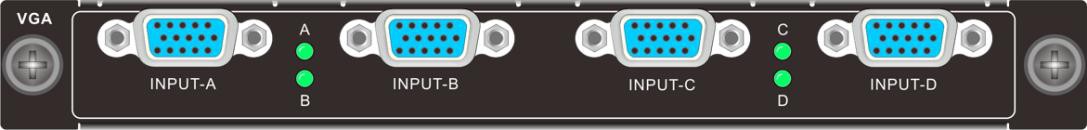

Quad vga ulazna kartica-vmh -4 i-vg |
|
|
|
Podržava VGA format signala |
|
Maksimalna ulazna rezolucija 1920x 1080 @60Hz |
|
Jedan ulazni signal podržava proizvoljnu vijugalu |
|
Podrška funkcija preklapanja znakova signala signala |
|
S ugrađenom EDID tehnologijom upravljanja, podržava DDC kontrolu |
|
S funkcijom uštede nakon isključivanja |
|
Četverokanalna SDI ulazna kartica-VMH-4I-SD |
|
|
|
Podržava SDI format signala, udaljenost prijenosa ulaznog i izlaznog signala do 100m |
|
Maksimalna ulazna razlučivost 1920x 1080 @60Hz |
|
Jedan ulazni signal podržava proizvoljne prozore |
|
Podrška funkcija preklapanja znakova signala signala |
|
S ugrađenom EDID tehnologijom upravljanja, podržava DDC kontrolu |
|
S funkcijom uštede napajanja |
|

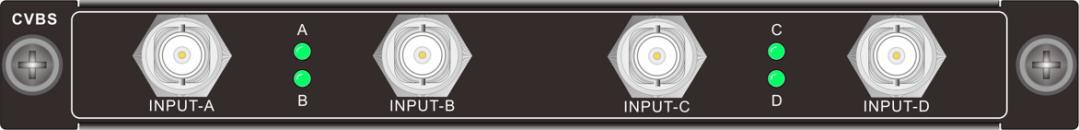

Četverokanalna CVBS ulazna kartica-VMH-4I-AV |
|
|
|
Podržava CVBS format signala, prilagodljivi PAL i NTSC |
|
Podržana rezolucija PAL: 720x576I, NTSC: 720x480I |
|
Jedan ulazni signal podržava proizvoljne prozore |
|
Podrška funkcija preklapanja znakova signala signala |
|
S ugrađenom EDID tehnologijom upravljanja, podržava DDC kontrolu |
|
S funkcijom uštede napajanja |
|
Quad dvi audio ulazna kartica-vmh -4 I-DVA |
|
|
|
4-way DVI ulazni signal (DVI sučelje sa zvukom) |
|
Konektor: DVI-I ženska luka |
|
Normalna radna potrošnja energije: 7,1 W |
|
Format video signala: Kompatibilan s HDMI, DVI-D |
|
Standard: Podrška HDMI1.3, kompatibilno s HDCP |
|
Ulazna rezolucija: do 1920x1200 @60Hz |
|
Format audio signala: ugrađeni audio podržava PCM, Dobly Digital, DTS, DTS-HD formate |
|
Četverokanalni HDMI Audio Input Card-VMH -4 I-HDA |
|
|
|
4- kanal HDMI ulazni signal, 4- analogni audio signal kanala |
|
Konektor: upišite a 19- pin ženku, audio Phoenix terminal |
|
Normalna radna potrošnja energije: 9W |
|
Format video signala: kompatibilan s HDMI, DVI-D |
|
Standardno: Podržava HDMI1.3, kompatibilan s HDCP |
|
Ulazna rezolucija: do 1920x1200 @60Hz |
|
Format audio signala: Ugrađeni zvuk podržava PCM, dobly digitalni, DTS, DTS-HD formati; Vanjski zvuk podržava PCM format, PCM 48kHz |
|
Četverokanalni IP dekodiranje kartice-vmh -4 i-ip |
|
|
|
1 RJ45 ulazno sučelje, podržava dekodiranje standardnog protokola H.264/H.265/RTSP/RTP; 1 2K HDMI ulaz |
|
RJ45 podržava 3840*2160@30 Rezolucija dekodiranje; HDMI podržava do 1920.*1200 Ulaz rezolucije |
|
Podržava pristup mrežnim kamerama glavnih proizvođača na tržištu (Hikvision, Dahua, itd.); podržava 1-kanal 4K30HZ, ili 2-kanal 4K@24Hz, ili 4-kanal 1080P@60Hz, ili 9-kanal 1080P@25Hz, ili 16-kanal 720P @25Hz, ili 32-kanal D1 dekodiranje mrežnog signala dekodiranje i zidni prikaz |
|
Podržava više zaslona, uključujući 1 zaslon, 4 zaslona, 9 zaslona, 16 zaslona, 36 zaslona i prilagođene podjele |
|
Podrška onvif, RTSP i ostale protokole za strujanje mreže |
|
Podržava povećanje bilo kojeg pojedinačnog video streama da ispuni prozor |
|
Podržava jedan ulazni signal Podržava proizvoljne prozore |
|
Podržava PTZ kontrolu mrežnih kamera |
|
Četverokanalna neovisna audioizlazna kartica-VMH-4O-AD |
|
|
|
4- kanal Phoenix terminalni analogni audio izlaz |
|
Priključak: 3-pin utični terminal |
|
Izlazni port: 4-way Auido izlazni port |
|
Podržava neovisno prebacivanje zvuka ili grupno sinkrono prebacivanje povezanog videozida |
|
Podrška za podešavanje glasnoće izlaznog izlaza |
|
Podrška za uštedu i poziv |
|
Podržava PCM audio format, brzina uzorkovanja zvuka je 48 KHz |
|
Ulazni terminal podržava ugrađeni ili vanjski audio |
|
S funkcijom memorije isključene napajanjem |
|

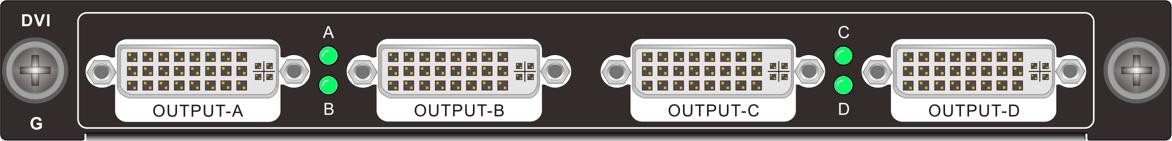

Izlazna kartica Quad DVI (dva sloja) - VMH -4 O -DV |
|
|
|
Podržava DVI, HDMI formate signala |
|
Maksimalna izlazna razlučivost je 1920x1200 @ 60Hz i podržava prilagođenu izlaznu razlučivost |
|
Izlazni zaslon podržava više funkcija poput spajanja, cijepanja, prekrivanja, zumiranja, istezanja, rezanja, slike u slici, roaminga, itd. |
|
Izlazni vanjski zaslon s jednim zaslonom podržava do 2 prozora zaslona |
|
S funkcijom memorije isključene napajanjem |
|

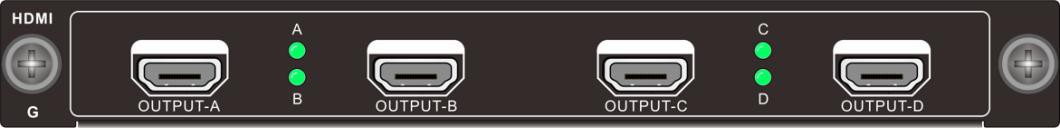

Četverokanalna HDMI izlazna kartica (dva sloja) -vmh -4 o- hd |
|
|
|
Podržava DVI, HDMI formate signala |
|
Maksimalna izlazna razlučivost je 1920x1200 @ 60Hz i podržava prilagođenu izlaznu razlučivost |
|
Izlazni zaslon podržava više funkcija poput spajanja, cijepanja, prekrivanja, zumiranja, istezanja, rezanja, slike u slici, roaminga, itd. |
|
Izlazni vanjski zaslon s jednim zaslonom podržava do 2 prozora zaslona |
|
S funkcijom memorije za isključivanje |
|

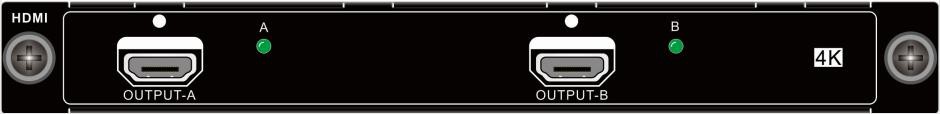

Dvostruka 4K HDMI izlazna kartica (dva sloja) -VMH-2O-HD-4K |
|
|
|
Podrška DVI, HDMI formati signala |
|
Maksimalna izlazna razlučivost podržava do 4096x2160@30Hz i podržava prilagođenu izlaznu rezoluciju |
|
Izlazni zaslon podržava više funkcija poput spajanja, cijepanja, prekrivanja, zumiranja, istezanja, rezanja, slike u slici, roaminga, itd. |
|
Izlazni vanjski zaslon s jednim zaslonom podržava do 2 prozora zaslona |
|
S funkcijom memorije isključene napajanjem |
|

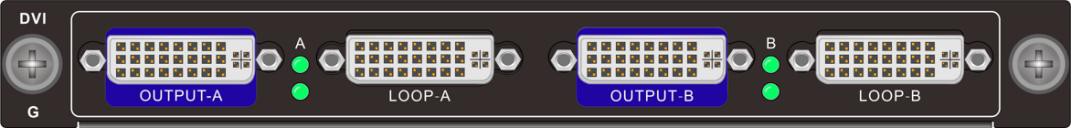

Dvokanalna DVI izlazna kartica (četiri sloja)-VMH -2 O-DV |
|
|
|
2-way DVI izlazni signal |
|
Konektor: DVI-I ženska luka |
|
Normalna potrošnja radne energije: 8,8W |
|
Format video signala: DVI kompatibilan s HDMI |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, the widest can support 2560 pixels, the highest can support 1920 pixels (the product of the row height cannot exceed 2.30W pixels) |
|
Odabir sloja: podržava 4 2K slojeve signala ili 2 4K@30 slojeve signala ili 1 4K@60 slojeve signala |
|

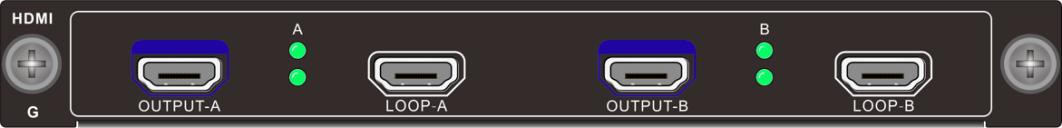

Dvokanalna HDMI izlazna kartica (četiri sloja) -vmh -2 o-hd |
|
|
|
2- način HDMI izlazni signal; |
|
Konektor: upišite a 19- pin ženku; |
|
Normalna radna potrošnja energije: 8,8W; |
|
Format video signala: Kompatibilan s HDMI, DVI-D; |
|
Standardno: podrška za HDMI1.3; |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels); |
|
Jednokanalna DVI izlazna kartica (osam slojeva) -VMH-1O-DV |
|
|
|
1- izlazni signal kanala; |
|
Priključak: DVI-I ženski priključak; |
|
Normalna radna potrošnja energije: 8,8W; |
|
Format video signala: DVI kompatibilan s HDMI; |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels); |
|
Odabir sloja: Podrška 8- Kanal 2K Slojevi signala ili 4- kanal 4K@30 Slojevi signala ili 2- kanal 4K@60 Signalni slojevi; |
|
Jednokanalna HDMI izlazna kartica (osam slojeva) -VMH-1O-HD |
|
|
|
1 HDMI izlazni signal; |
|
Konektor: Tip A 19-pin ženski; |
|
Normalna radna potrošnja energije: 8,8W; |
|
Format video signala: kompatibilan s HDMI, DVI-D; |
|
Standard: Podrška HDMI1.3; |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels); |
|

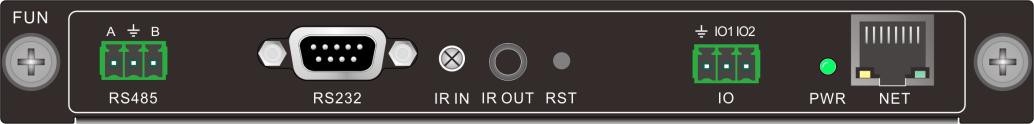

Kontrolna kartica osnovne verzije -VMH-CC-DE |
|
|
|
Podržite lokalnu kontrolu logike, poput otvaranja prozora, roaminga, itd. |
|
Podrška RS232 Brzi središnji nadzor |
|
Podrška RS232 kontrola petlje |
|
Napredna upravljačka kartica -VMH-CC-AE |
|
|
|
Podržava lokalnu logičku kontrolu, kao što je otvaranje prozora, roaming itd. |
|
Podržava RS232 brzu centralnu kontrolu |
|
Podržava RS232 kontrolu petlje |
|
Podrška bazi visoke razlučivosti |
|
Podrška za pomicanje titlova |
|
Podrška za pregled odjeka |
|
Ugrađena kontrola WEB sučelja interakcije između čovjeka i računala, humanizirani dizajn, podržava računala, mobilne telefone, tablete i druge uređaje za kontrolu sustava i kompatibilan je s više preglednika, čineći rad praktičnijim |
|
Kroz web korisničko sučelje, otkrivanje veze signalne ploče, prebacivanje signala, pregled signala, poziv scene, spremanje scene, anketiranje scene, upravljanje nadogradnjom na mreži, resetiranje tvornice itd. Može se ostvariti. |
|
Višenamjenska kartica za kontrolu okoliša-VMH-IO-FDE |
|
|
|
Sučelje signala: 1 3- PIN Phoenix RS485 sučelje, 1 RS232 muški konektor, 1 IR u prijemniku, 1 IR OUT 3,5 mm sučelje, 2 IO 3- PIN Phoenix sučelja, 1 RJ45 sučelje, 1 resetiranje gumba |
|
Podržava međusobno prosljeđivanje više protokola luka; Podržava mrežu u serijski port, serijski port do mreže, mrežu za mrežu, IO za mrežu serijske, infracrvene kontrole, infracrveno učenje |
|
Podržava više brzina prijenosa podataka |
|
Svaki port može podržati do 30 paketa prosljeđivanja |
|
Prosljeđivanje kontrole izlaza, može kontrolirati različite periferne uređaje, može razviti vlastito sučelje |
|
Podržava infracrveno učenje |
|
S funkcijom uštede nakon isključivanja |
